首頁 > 產品中心 > 傳感器 > 溫濕度傳感器

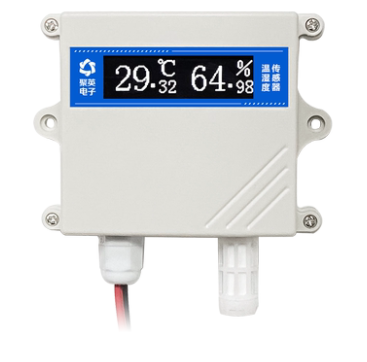

WS2-ARS-C 溫濕度傳感器

IP65防水 | LED顯示 | 高靈敏度 | 數據精準

工業級 溫濕度傳感器,工作溫度-40~85C,內置防水膠條,IP65防水等級,防塵防潮,適用于高溫高濕、粉塵雨雪等惡劣環境使用,支持添加多個設備,自定義修改設備圖標和名稱,設置模擬量量程轉換,區域設備一鍵控制,設置多種定時規則,自動記錄數據導出曲線和EXCEl...

型號:WS2-ARS-C 供電說明:DC 7-40V 輸出信號:RS485/4-20MA/0-10V 測量范圍:-40℃到120℃/0-100%RH 通訊協議:Modbus RTU 安裝方式:壁掛式

一、產品特點

?DC24V供電;

?RS485通訊隔離接口;

?支持標準modbus RTU協議;

?LCD液晶顯示。

二、產品功能

?溫濕度采集;

?支持波特率:2400,4800,9600,19200,38400。

三、產品型號

型號

顯示方式

通訊接口

通訊協議

WS2-RS-C

LCD

RS485

modbus

四、主要參數

參數

說明

數據接口

隔離RS485

額定電壓

DC 24V

溫度范圍

-40℃到120

濕度范圍

0-100%RH

溫度精度

±0.3℃

濕度精度

±2.0%RH

顯示

LCD液晶屏顯示

尺寸

105*85*41mm

重量

330g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

軟件支持

配套配置軟件、控制軟件;
支持各家組態軟件;
支持Labviewd等

防護等級

IP67

引腳說明

序號

引腳

說明

1

VCC

電源正極

2

GND

電源負極

3

A+

RS485 A+

4

B-

RS485 B-

五、通訊接線說明

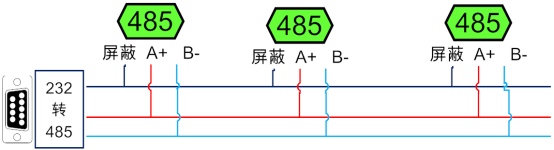

RS485級聯接線方式

溫濕度傳感器接線方式

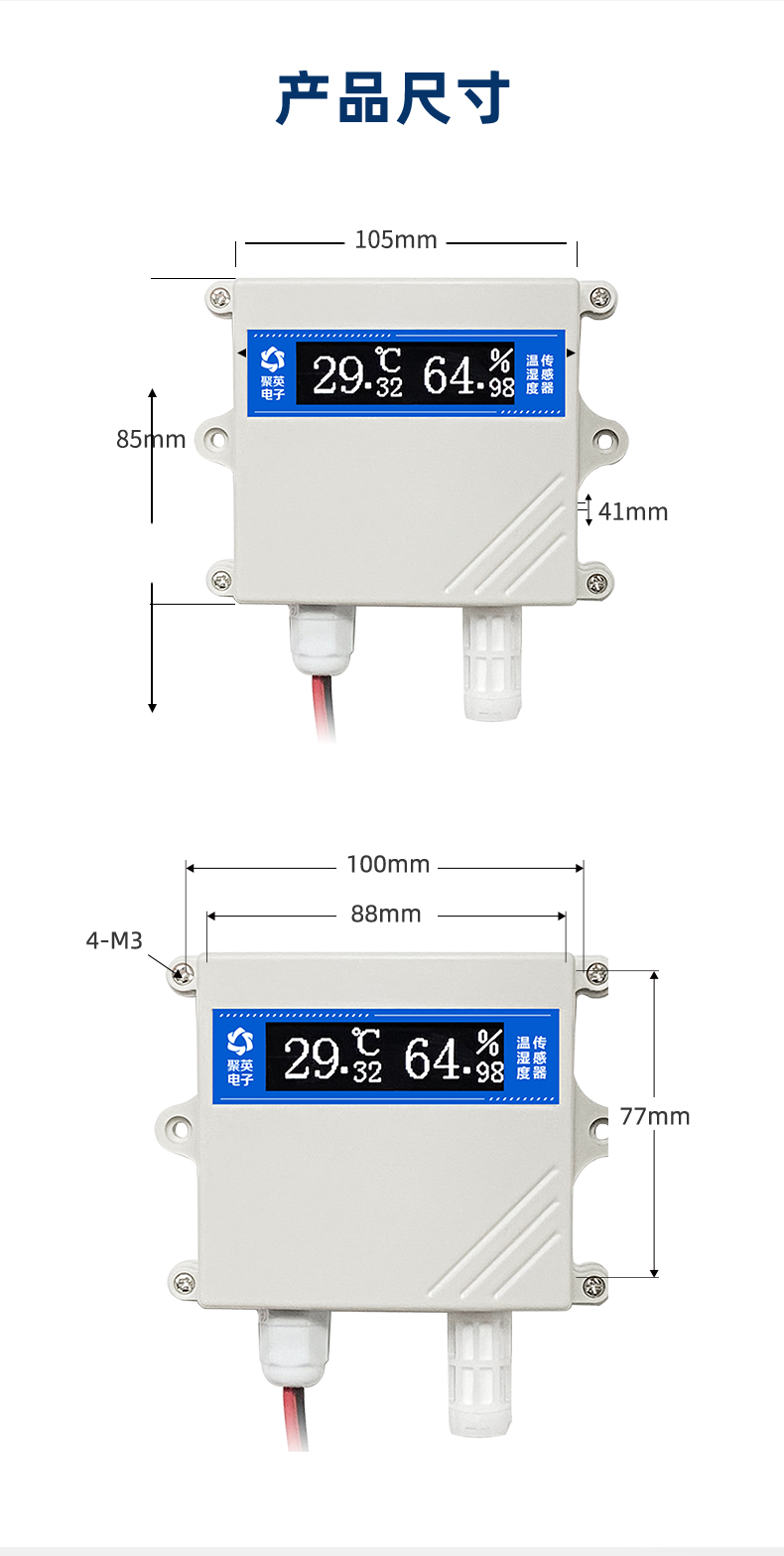

六、尺寸說明

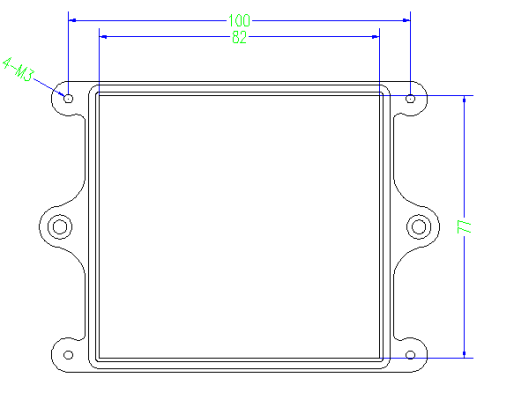

溫濕度傳感器產品尺寸

七、接線說明

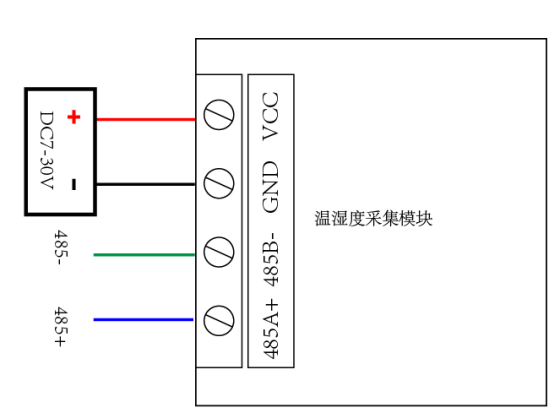

溫濕度傳感器接線方式

八、測試軟件說明

1、軟件下載

http://955983.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

2、軟件界面

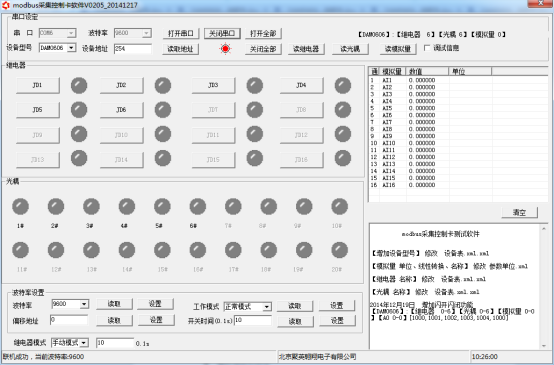

聚英調試軟件界面

軟件功能:

?模擬量讀取

?調試信息查詢

?偏移地址的設定

?波特率設置

九、工作模式功能及設置

1、連接設備

http://955983.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

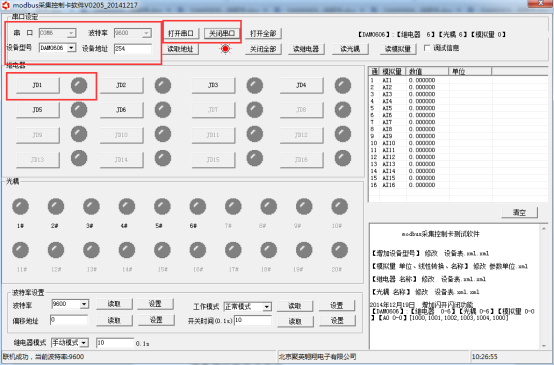

打開“聚英翱翔DAM調試軟件”;串口設定欄:串口選擇您電腦對應COM口,波特率選擇設備默認波特率(9600)(未自己設置過波特率前),設備地址填寫“254”(254為設備的廣播地址),設備型號選擇相對應型號,設置好以上設備的4個參數后點擊打開串口。

溫濕度傳感器設備連接界面

2、設備地址的更改方法

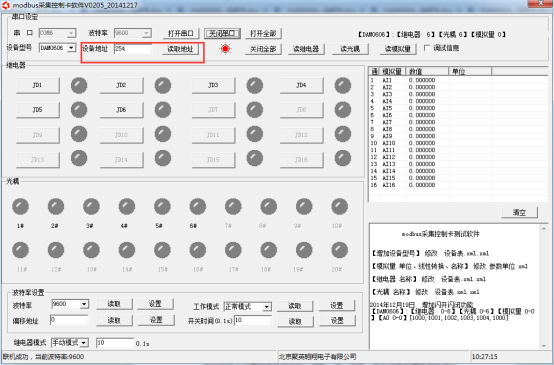

點擊軟件上方“讀取地址”

聚英調試軟件設備讀取界面

3、偏移地址的設定與讀取

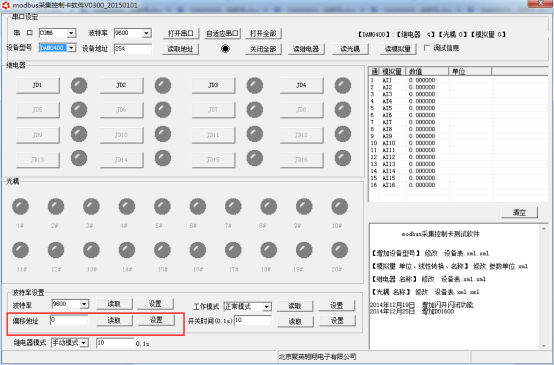

點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

聚英調試軟件設備讀取界面

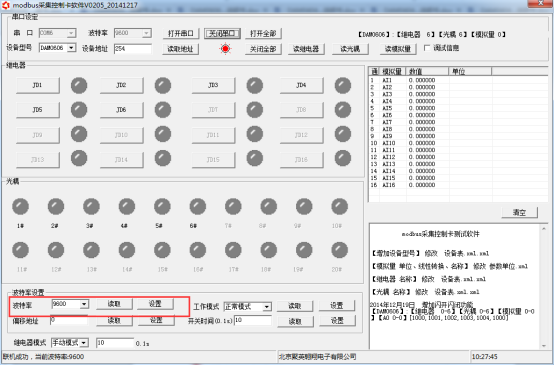

4、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

聚英調試軟件波特率讀取界面

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

2、Modbus寄存器說明

線圈寄存器地址表:

寄存器名稱

寄存器地址

說明

溫度輸入(輸入寄存器)

溫度數據

40000


濕度數據

40001


華氏度數據

40002


配置參數

通信波特率

31000

見下表波特率數值對應表,默認為0,支持0-5,該寄存器同時決定RS485的通信波特率

設備地址

31002


波特率數值對應表

數值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

3、指令生成說明

應用舉例及其說明:本機地址除了撥碼開關地址之外,還有默認的254為廣播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。

注意:RS232總線為1對1總線,即總線上只能有兩個設備,例如電腦與繼電器板卡,只有485總線才可以掛載多個設備。

指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

4、指令列表

情景

RTU格式(16進制發送)

查詢溫度

FE040000000125C5

返回信息

FE 04 02 00 00 AD 24

查詢濕度

FE04000100017405

查詢?nèi)A氏度

FE04000200018405

5、指令詳解

溫度查詢

查詢溫度

FE040000000125C5

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 01

查詢數量

要查詢的模擬量數量

25 C5

CRC16


模擬返回信息:

FE 04 02 00 00 AD 24

字段

含義

備注

FE

設備地址


04

04指令

返回指令:如果查詢錯誤,返回0x82

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00(TH) 00(TL)

查詢的AD

TH為溫度高字節,TL 為溫度低字節

AD 24

CRC16


十一、常見問題與解決方法

1.板卡供電后無法建立通信,無法控制

首先測試不同波特率是否可以控制,485接口注意A+、B-線以及屏蔽線,屏蔽線不是必須,但在通信誤碼率大的情況下必須接上,即便距離很近也可能出現此類情況。

2.485總線,掛載了大于1個的設備,我以廣播地址254發送繼電器1吸和,但并不是所有模塊的繼電器1吸和。

廣播地址在總線上只有一個設備時可以使用,大于1個設備時請以撥碼開關區分地址來控制,否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。

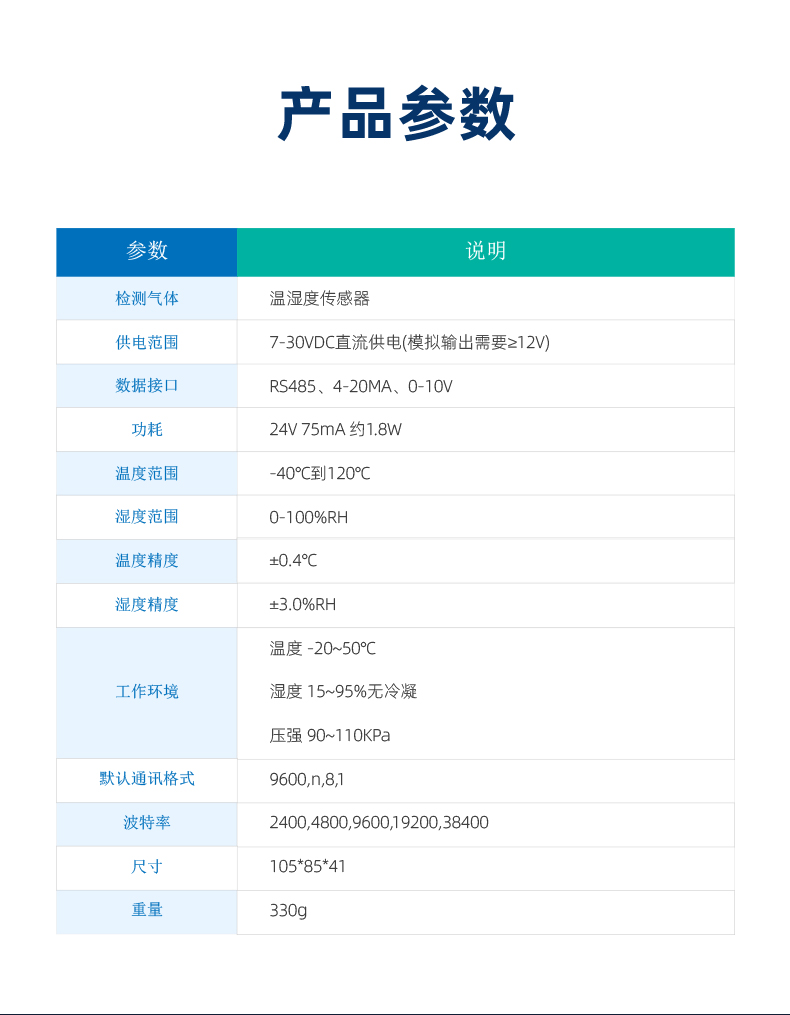

WS2-ARS-C 溫濕度傳感器產品參數

WS2-ARS-C 溫濕度傳感器產品尺寸

WS2-ARS-C 溫濕度傳感器相關資料下載
WS2-ARS-C 溫濕度傳感器說明書 WS2-ARS-C 溫濕度傳感器說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
