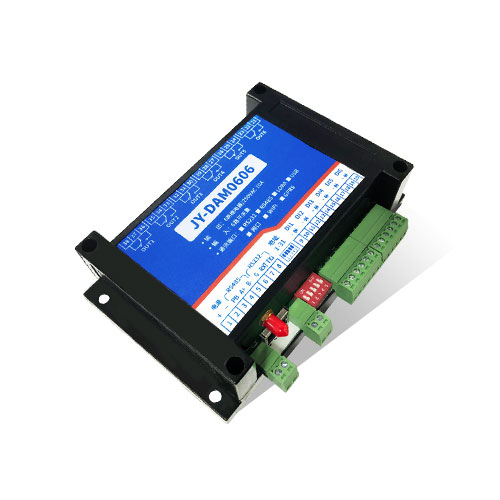

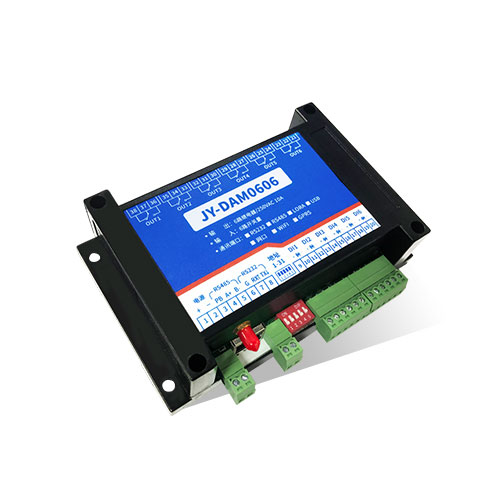

一、產品特點

l DC7-30V 寬壓供電;

l 無線通訊簡易方便，繼電器輸出觸點隔離;

l 通訊接口支持 WiFi、網口;

l 支持標準 modbus 協議，RTU 格式。

二、產品功能

l 六路繼電器控制，六路光耦隔離輸入(5-24V);

l 支持 5 位尋址地址;

l 支持波特率：2400,4800,9600,19200,38400;

l 支持 IP 地址;

l 通過網絡遠距離操控。

l 支持本機非鎖聯動模式;

l 支持本機自鎖聯動模式;

l 支持互鎖模式;

l 雙機非鎖聯動模式;

l 雙機自鎖聯動模式。

三、產品選型

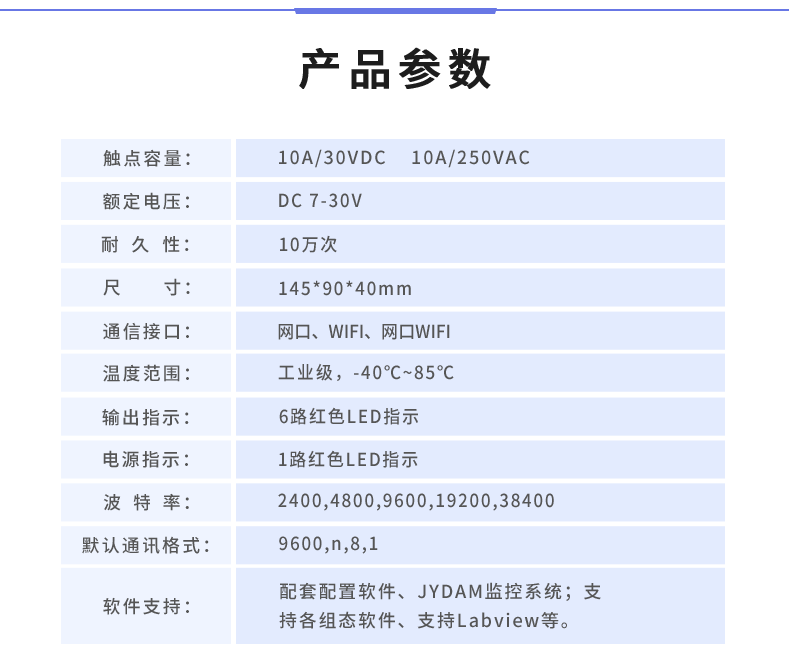

四、主要參數

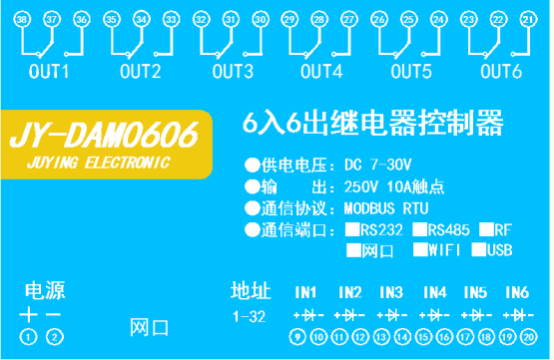

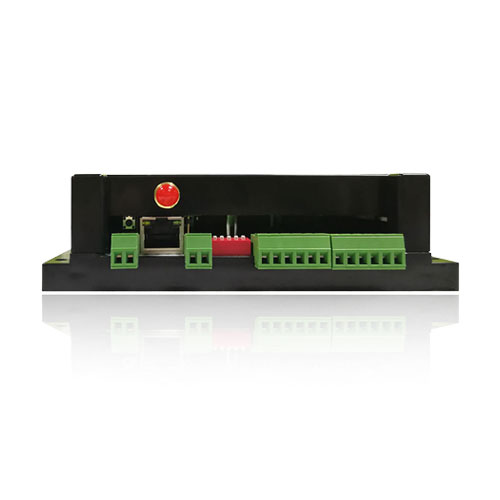

五、接口說明

六、輸入輸出接線

1、繼電器接線說明

2、有源輸入接線示意圖

3、無源輸入接線示意圖

七、通訊接線說明

1、WiFi 連接

設備供電后，會出現一個 HI_LINK_** 的 WIFI 信號，WIFI 連接密碼為 12345678 ，連接后， 通過網頁對設備進行參數配置。注：WIFI 版設備參數及工作模式都是通過網頁方式配置， 不能使用以太網配置軟件!

若沒有出現此信號，需要先對設備進行復位操作。

2、WiFi 復位說明

1) 網口左側有一個黑色復位按鍵或復位引腳(兩個彎曲引出的針腳)，若沒有復位按 鍵或引腳，請與技術客服聯系，010-82899827-803。

2) 按住復位按鍵(或短接兩個復位腳)超過 10-15s 后拿開。拿開后， 網口黃燈和綠燈 會同時常亮一次后熄滅。說明設備復位成功，等待 30s，設備 WIFI 信號會出現， WIFI 信號名稱為 HI_LINK_**( **代表數字)，WIFI 連接密碼為 12345678。

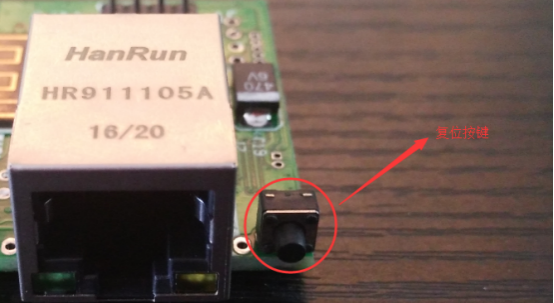

復位按鍵，如 2-1 圖所示：

復位引腳如 2-2 圖所示：

八、網絡配置

1、工作模式說明

1) 默認模式(Default)：WiFi 模塊作為熱點，可以用電腦或者手機連接上 WiFi 進行控制。

2) 客戶端模式(WiFi-Client)：把 WiFi 模塊配置成客戶端模式，通過無線連到路由器或者 服務器下。可與此路由下的其他設備進行通信。

3) 網口模式(ETH-SERIAL)：把模塊通過網線接到一個路由或著服務器下?？梢酝ㄟ^連 接著此路由或者服務器的電腦、手機對模塊進行通信。(要先連接 WiFi 進行配置)

4) AP 模式(WiFi-AP)：WiFi 只能作為熱點，使用手機、電腦連接到 WiFi，用手機或者 電腦對模塊進行控制。

2、工作模式配置

設備 WEB 界面默認進入 IP 為：192.168.16.254，賬號為：admin，密碼為：admin。

2.1 、默認模式(Default)

步驟 1：

使用網線或 WIFI 信號連接上設備。

步驟 2：

用手機或電腦瀏覽器打開。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼，賬號： admin 密碼：admin，登陸后可以看到配置界面(語言可選擇中文)

步驟 3：

這里我們把 WiFi 設置成服務器。WiFi 默認模式下，不能更改 WiFi 的 IP 地址的，地址默認 為 192.168.16.254.需要注意的是串口配置行的波特率。波特率使用默認的 9600.端口號改為 10000(可以修改成其他端口號)，點擊確定。設備參數配置完成。

步驟 4

選擇虛擬串口方式或 TCP/IP 方式進行通訊測試，此時設備 IP 是 192.168.16.254，端口 號為 10000，工作模式為 TCP Server。

2.2 、網口模式(ETH-SERIAL)

此工作模式下，設備通過網線與上位機直連或連接交換機路由進行通訊。

步驟 1：

使用網線或 WIFI 信號連接上設備。

步驟 2：

用手機或電腦瀏覽器打開。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼，賬號：admin 密碼：admin，登陸后可以看到配置界面(語言可選擇中文)。

步驟 3：

配置參數如下，網絡模式下拉選擇串口-以太網(ETH SERIAL);

IP 類型選擇靜態的固定 IP(具體配置根據實際的路由器設備來配置)，設備應用時如果需要 經過路由或者交換機時，需要配置的 IP 與使用時的 IP 段一致。串口波特率為默認的 9600 端口號為 10000(可以修改成其他端口號)。

參數配置好以后點擊確定，2S 后 WIFI 會斷掉，只能使用網線方式進行通訊測試。

步驟 4

修改電腦 IP 為 192.168.11.*，與設備的 IP 在同一網段下。

步驟 5

選擇虛擬串口方式或 TCP/IP 方式進行通訊測試，此時設備 IP 是 192.168.11.254，端口 號為 10000，工作模式為 TCP Server。

2.3 、客戶端模式(WiFi Client)

該模式下需要當前網絡環境有自己的無線 WIFI 網絡，設備的 WIFI 加入當前無線網絡中。

 步驟 1：

使用網線或 WIFI 信號連接上設備。

步驟 2：

用手機或電腦瀏覽器打開。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼，賬號： admin 密碼：admin，登陸后可以看到配置界面(語言可選擇中文)

步驟 3：

配置參數如下，網絡模式下拉選擇“WIFI-CLIENT”;

選擇要連接的路由器(為當前環境下的wifi) 以我公司的無線信號：JY1 為例

安排下圖進行配置，IP 選擇靜態 IP(具體配置根據你的網絡進行設定)，方便客戶端連 接。要保證你連接的路由器密碼正確、IP 配置的正確、波特率正確、端口號正確

確定后，連接的設備 WIFI 信號 HI_LINK_**會斷開消失，連接當前環境下 WIFI 網絡， 如我公司使用的無線網絡 JY1。

步驟 3：

選擇虛擬串口方式或 TCP/IP 方式或手機 app 方式進行通訊測試，此時設備 IP 為上面配置 的 192.168.1.41，端口號為 10000，工作模式為 TCP Server。

2.4 、無線模式(AP)

AP 工作模式是將設備作為 WIFI 熱點進行通訊的。PC 或手機連接此模式下設備的 WIFI 信 號后，會斷開外網連接。

步驟 1：

使用網線或 WIFI 信號連接上設備。

步驟 2：

用手機或電腦瀏覽器打開。地址欄輸入 192.168.16.254 ，會出現 WiFi 的登陸密碼，賬號： admin 密碼：admin，登陸后可以看到配置界面(語言可選擇中文)

步驟 3：

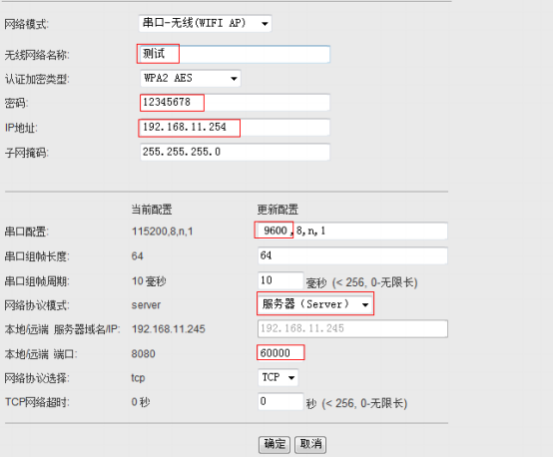

網絡模式下拉選擇“串口-無線(WIFIAP)”,

按照上圖的設置進行配置，網絡名稱改為了：測試。密碼還是 12345678。Ip 為：192.168.11.254. 串口配置波特率改為 9600(設備默認波特率)，端口：60000

確定后等待 20S 。在網絡里就可以看到名為：測試 的無線 WIFI 信號。

步驟 4：

選擇虛擬串口方式或 TCP/IP 方式或手機 app 方式進行通訊測試，此時設備 IP 為上面配置 的 192.168.11.254，端口號為 60000，工作模式為 TCP Server。

九、測試軟件說明

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

2、軟件界面

本軟件適用與我公司的 DAM 系列設備連接使用，支持串口、WiFi 等通訊方式。軟件 更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設 備狀態及采集的數據，可查詢歷史操作導出歷史數據 excel 表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1. 軟件登陸

2. 添加區域

3. 添加設備(設備組命名)

4. 操作設備

5. 定時功能

6. 查看歷史數據及數據導出

7. 數據備份及還原

8. 系統設定

3、軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf

十、工作模式功能及設置

1、連接設備

http://955983.cn/software/  聚英翱翔 DAM 調試軟件使用教程.rar(軟 件視頻教程連接)

打開“聚英翱翔 DAM 調試軟件”;串口設定欄：串口選擇您電腦對應 COM 口，波特率選擇設備默認波特率(9600)(未自己設置過波特率前)，設備地址填 寫“254”(254 為設備的廣播地址)，設備型號選擇相對應型號，設置好以上設 備的 4 個參數后點擊打開串口，點擊繼電器按鈕“JD1”若繼電器反應則連接成 功。

2、設備地址的更改方法

2.1 、設備地址的介紹

設備偏移地址是指在薄碼開關地址基礎上進行偏移，具體關系是：設備地址=撥 碼開關地址+偏移地址。

2.2 、設備地址的讀取

點擊軟件上方“讀取地址”

2.3 、偏移地址的設定與讀取

點擊軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行 讀取或設置。

2.4 、設備撥碼開關地址的介紹

1 、五個撥碼全都撥到“ON”位置時，為地址“31”;

2 、五個撥碼全都撥到“OFF”位置時，為地址“0”;

3 、最左邊 1 為二進制最低位。

4 、地址表：

2.5 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率 和地址，操作后需要重啟設備和修改電腦串口設置。

3、工作模式

3.1 工作模式功能介紹

3.1.1 、本機非鎖聯動模式

本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下，輸入光耦與繼電 器為直接聯動。即：光耦輸入信號生效—>對應繼電器吸合，光耦輸入信號取消 —>對應繼電器斷開。

該模式下因為機械及程序的延遲，光耦輸入信號到繼電器動作會有一定的延 遲，但最大不會超過 0.05 秒。

由于該模式下所有繼電器直接受光耦聯動，所以會出現串口無法操作繼電器 的現象，這并不是異?，F(xiàn)象，而是串口操作繼電器后，在繼電器還為動作之前就被光耦的狀態聯動了。

3.1.2 、本機自鎖聯動模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下，光耦每輸入 一次信號，對應的繼電器翻轉一次。即：

光耦輸入信號生效—>繼電器翻轉(吸合變斷開、斷開變吸合);

光耦輸入信號取消—>繼電器不動作;

該模式同樣存在非鎖模式的延遲問題，但是延遲時間同樣不會大于 0.05 秒。

該模式主要可以用于外部信號觸發來控制設備啟停的場合，例如光耦外接一 個按鈕，對應的繼電器外接用電設備，則每按一次按鈕，設備就會切換一次啟停 狀態。

3.1.3 、互鎖模式

模塊本身帶有光耦輸入和繼電器輸出的板卡模塊，在該模式下，光耦每輸入 一次信號，對應的繼電器會吸合，其他未輸入信號光耦對應繼電器會斷開。即：

光耦輸入信號生效—>對應繼電器吸合其它繼電器斷開;

光耦輸入信號取消—>繼電器不動作;

該模式同樣存在非鎖模式的延遲問題，但是延遲時間同樣不會大于 0.05 秒。

該模式主要可以用于外部信號觸發來控制不同設備啟停的場合，例如多路光 耦沒路外接一個按鈕，對應的繼電器外接用電設備，則按一路按鈕，對應設備就 會切換到啟動狀態，其它設備就會停止運行。

3.1.4 、雙機非鎖聯動模式

該模式需要兩個地址相同、模式相同的設備完成，兩個設備通過直連 485 或 者交叉 232 連接起來之后，模塊 1 的光耦狀態會直接控制模塊 2 的對應繼電器的 狀態，即：

模塊 1 的 1 號光耦輸入信號生效—>模塊 2 的 1 號繼電器吸合

模塊 1 的 1 號光耦輸入信號消失—>模塊 2 的 1 號繼電器斷開

該模式下的繼電器相應延遲時間較前幾種的模式要長，但不會大于 0.1 秒 (9600 波特率)

該模式下如果使用485 總線的話可以并聯多個設備，其中設備兩兩地址匹配， 這樣可以做到遠程的開關量傳輸。例如：現場有多個低速的開關量需要傳輸?shù)?500 米外的控制機房去控制告警燈或者電鈴，則只需在廠房布置幾個模塊通過兩 根雙絞屏蔽線連接到機房的對應模塊，就可以完成該任務。同理也可以把機房操 作的按鈕信號信號直接傳送到位于機房模塊的繼電器上。

3.1.5 、雙機自鎖聯動模式

該模式需要兩個地址相同、模式相同的設備完成，兩個設備通過直連 485 或 者交叉 232 連接起來之后，模塊 1 的光耦狀態生效會翻轉控制模塊 2 的對應繼電 器的狀態，即：

模塊 1 的 1 號光耦輸入信號生效—>模塊 2 的 1 號繼電器翻轉

模塊 1 的 1 號光耦輸入信號消失—>模塊 2 的 1 號繼電器不動作

該模式的應用與“雙機非鎖聯動”模式類似，但更適合于遠程控制設備的啟 停，只需在操作端安裝一個按鈕即可實現按一次啟動按一次停止的動作。

3.2 、工作模式功能設置

打開“聚英翱翔 DAM 調試軟件 ” 點擊下方工作模式設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置工作模式。

4、閃開閃斷功能及設置

4.1 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時 閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉 合;

4.2 、閃斷閃開的設置

閃開閃斷模式不能寫入設備內部，可以通過發送指令實現，聚英組態軟件上 即可實現此功能。

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通 道的控制，不影響其他通道的正常控制。

十一、開發資料說明

1、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：

http://955983.cn/software/   軟件及使用教程.rar 本產品同時支持 modbus RTU 格式。

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。

②：波特率數值對應表

③：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控 制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指 定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的 254 為廣播地址。 當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上 有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板 卡，只有 485 總線才可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據 modbus 協議生成，對 于繼電器線圈的讀寫，實際就是對 modbus 寄存器中的線圈寄存器的讀寫，上文中已經 說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者 寫繼電器 1 的狀態，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作。

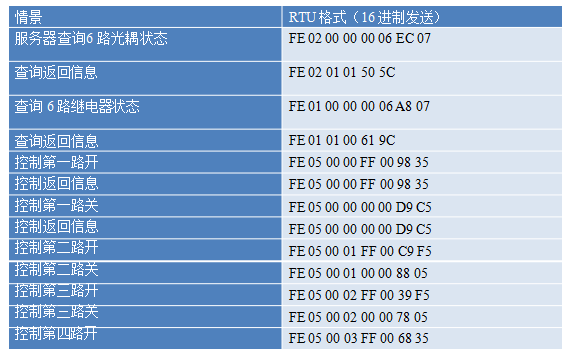

4、指令列表

5、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 、繼電器查詢

查詢 6 路繼電器

發送碼：FE 01 00 00 00 06 A8 07

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3 、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 06 EC 07

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.5 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 06 01 FF 90 12

全斷發送碼：FE 0F 00 00 00 06 01 00 D0 52

全斷返回碼：FE 0F 00 00 00 06 C1 C6

十二、常見問題與解決方法

1 、連接設備的 WIFI 信號弱，不穩定。

檢查設備的供電電壓和電流，設備供電電流要求 1A 以上。

2 、設備復位時，WIFI 信號不出現

短接注意引腳接觸好，復位時間 6-10s,復位成功時，網口黃的和綠燈會同時閃爍后熄滅， 等待 30s，信號出現，可多次復位。
