　　一、系統背景：

　　2014年青島世界園藝博覽會是展示世界園林園藝精品和科技成果的非貿易性展會，被稱為世界園藝文化和園林科學的“奧林匹克盛會”。由于本次博覽會青島世園會園區規劃總面積高達241公頃，主題館、天水地池區、植物館等主要建筑場館對供水水質的有一定的要求，我公司(北京聚英電子)根據園博會相關管理人員要求成功為此次世界園藝博覽會研發設計水質監測系統。

　　根據青島市世界園博會要求，水質監測系統對園博會水質監測點實現高錳酸鹽、總磷、總氮、氨氮、PH、溶解氧、電導率、濁度、溫度等共九項參數等實時監測，在水質超限時實現報警，來保證園博會期間的用水質量。

　　二、系統組成

　　本次設計的水質監測系統由軟件和硬件兩大部分組成。

　　1、硬件部分為：現場遙測單元;

　　現場遙測單元相關設備及作用如下：

　　2、軟件分為：中心服務器端軟件、遠程客戶監視端軟件，軟件屬于C/S框架結構。

　　(1)中心服務器相關軟件及作用如下：

　　(2)遠程客戶監視端軟件及作用如下：

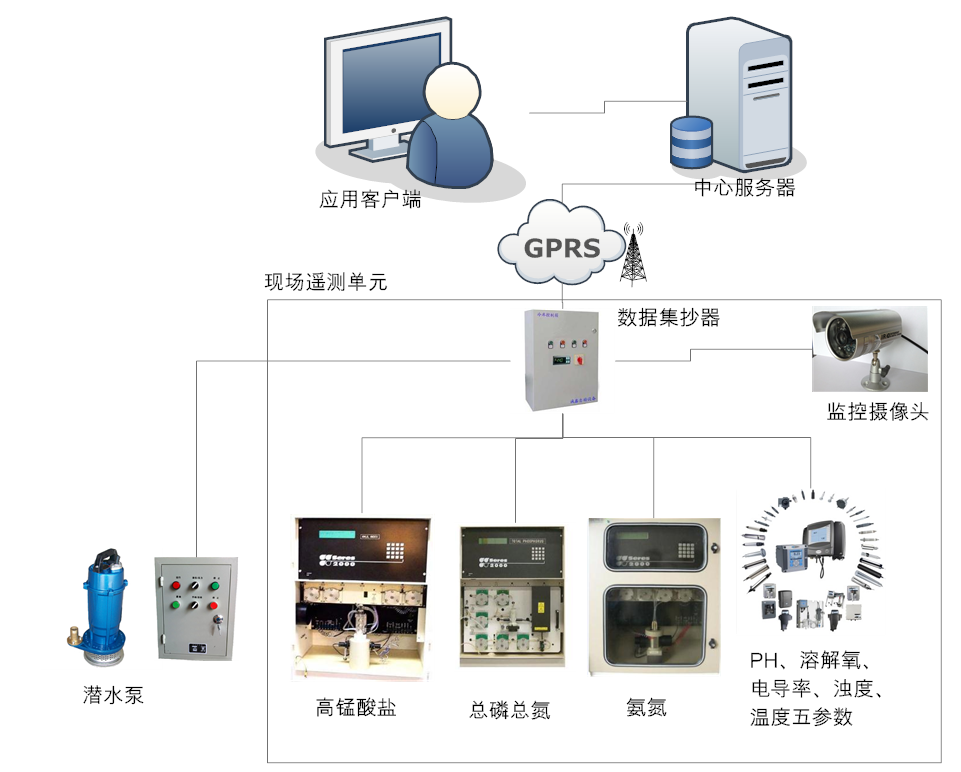

　　3、系統結構圖如下所示：

　　系統結構圖

　　三、系統功能

　　水質監測系統充分整合軟、硬件設備資源，可對所監測水質實現全天候遠程自動監測，可完整記錄各監測點水質數據的動態變化過程。該軟件采用C/S結構設計，分為服務器軟件和客戶端軟件。

　　實現的功能如下：

　　1、遠程控制潛水泵的開啟、關閉，用于取水分析;

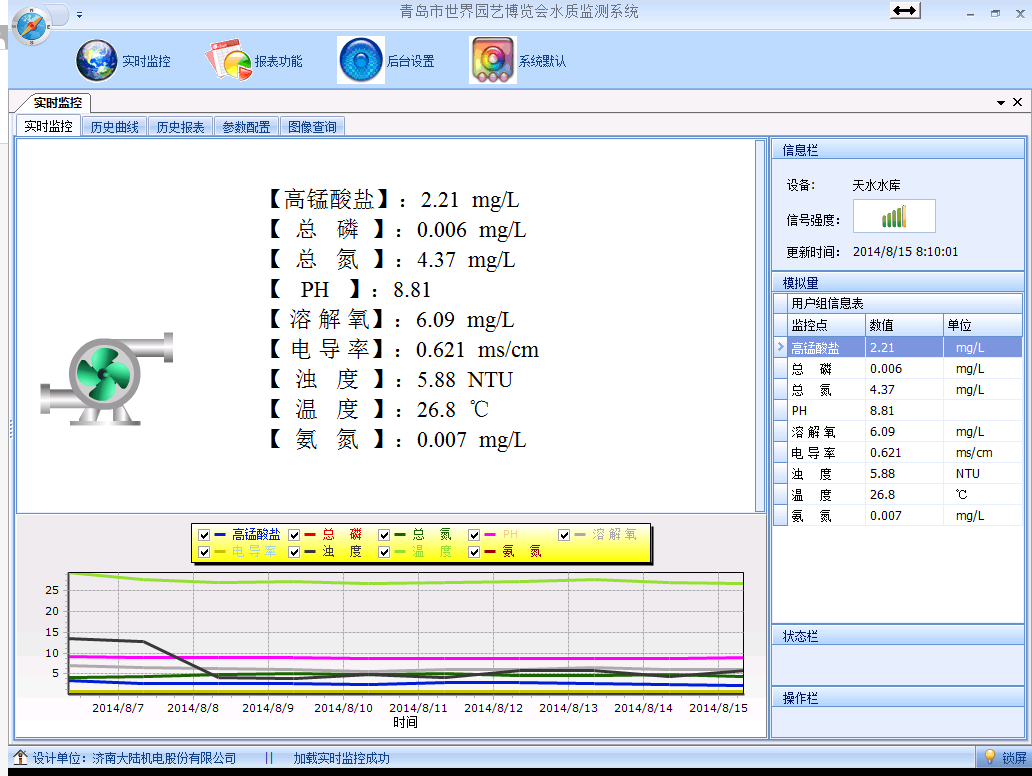

　　2、實時監控水質變化,包含以下參數：高錳酸鹽、總磷、總氮、氨氮、PH、溶解氧、電導率、濁度、溫度等共九項參數;　　

　　3、在水質超限之后可以進行水質報警;報警方式包含：軟件報警和短信報警兩種;軟件報警通過發出報警音來報警，短信報警為向相關責任人發送報警短信。

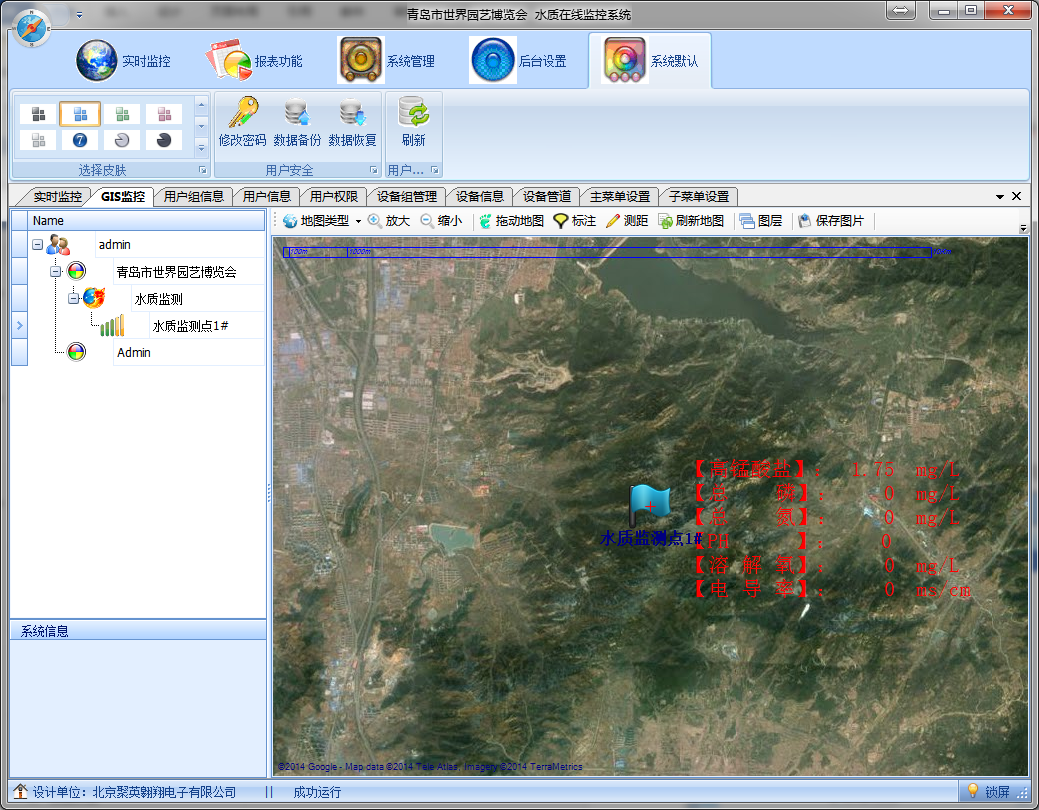

　　4、實現地圖GIS展示;通過GIS地圖可直觀顯示各水質監測點的分布情況，以及監測點監測的水質數據?！　?/p>

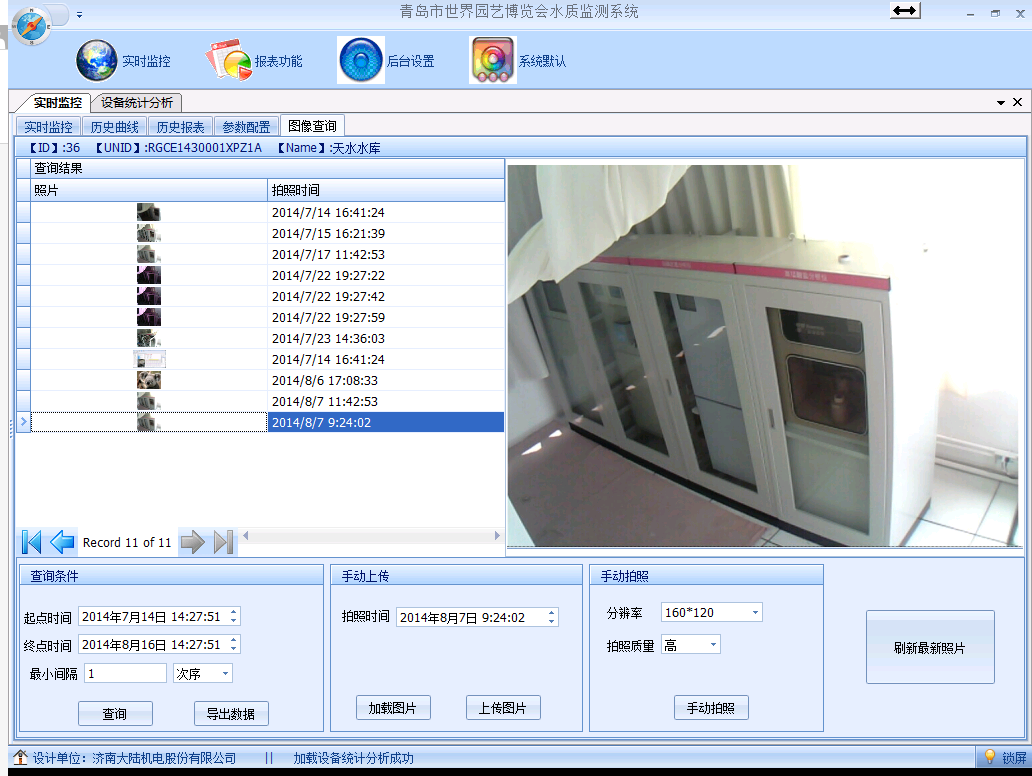

　　5、實現圖像查詢功能，通過設置查詢的起始時間，可將查詢結果導入Excel表格中，并可實現手動拍照功能?！　?/p>

　　6、實現系統整體結構的動態展示;通過設備的FLASH動畫可直關的看到相關設備的的工作狀態。　　

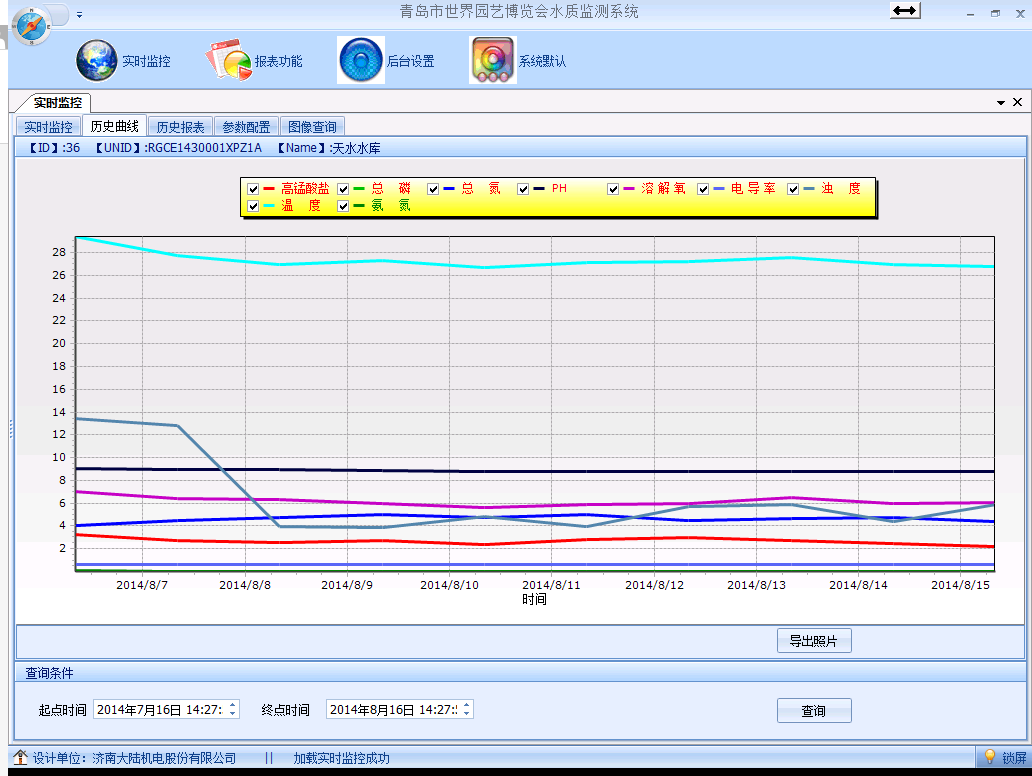

　　7、實現查詢歷史數據生成曲線功能，通過設置年、月、日的時間生成曲線，便于工作人員進行直觀的數據分析。　　

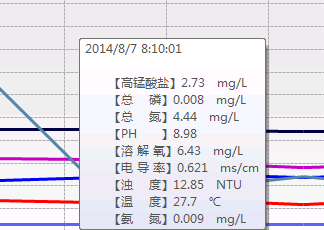

　　歷史曲線中的數據顯示

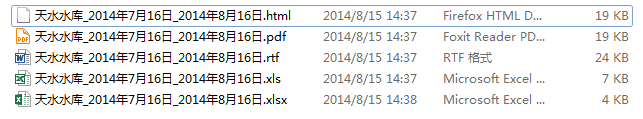

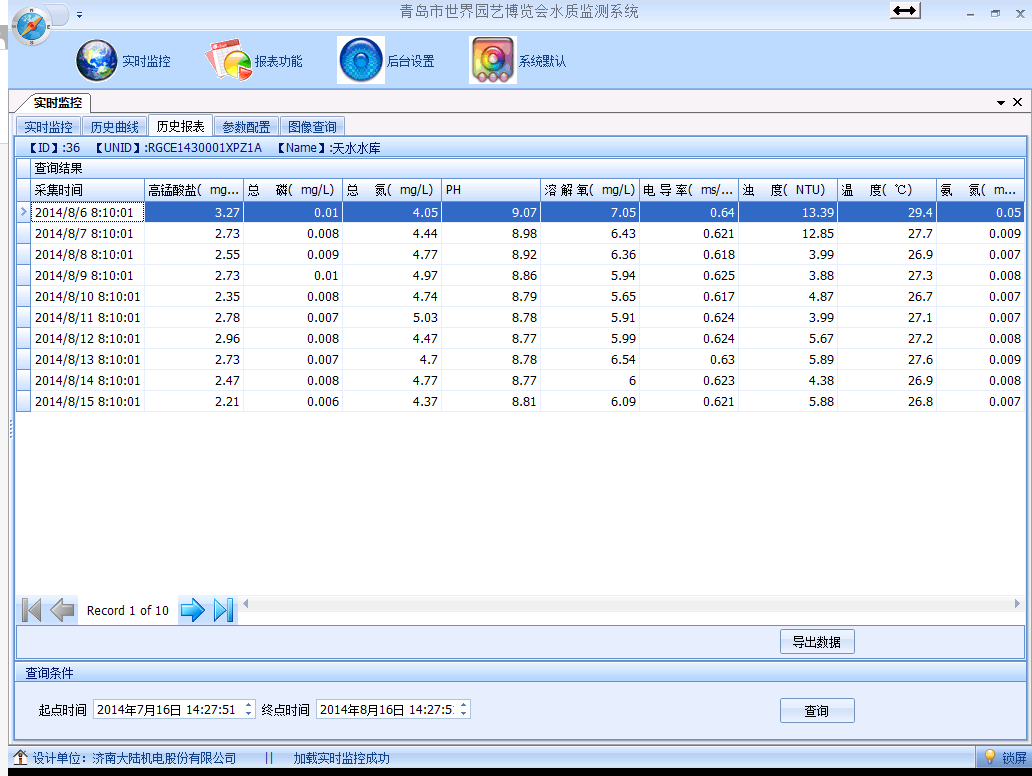

　　8、實現歷史數據統計功能;可通過設置年、月、日的時間生成歷史數據，并導入到Excel表格中?！　?/p>

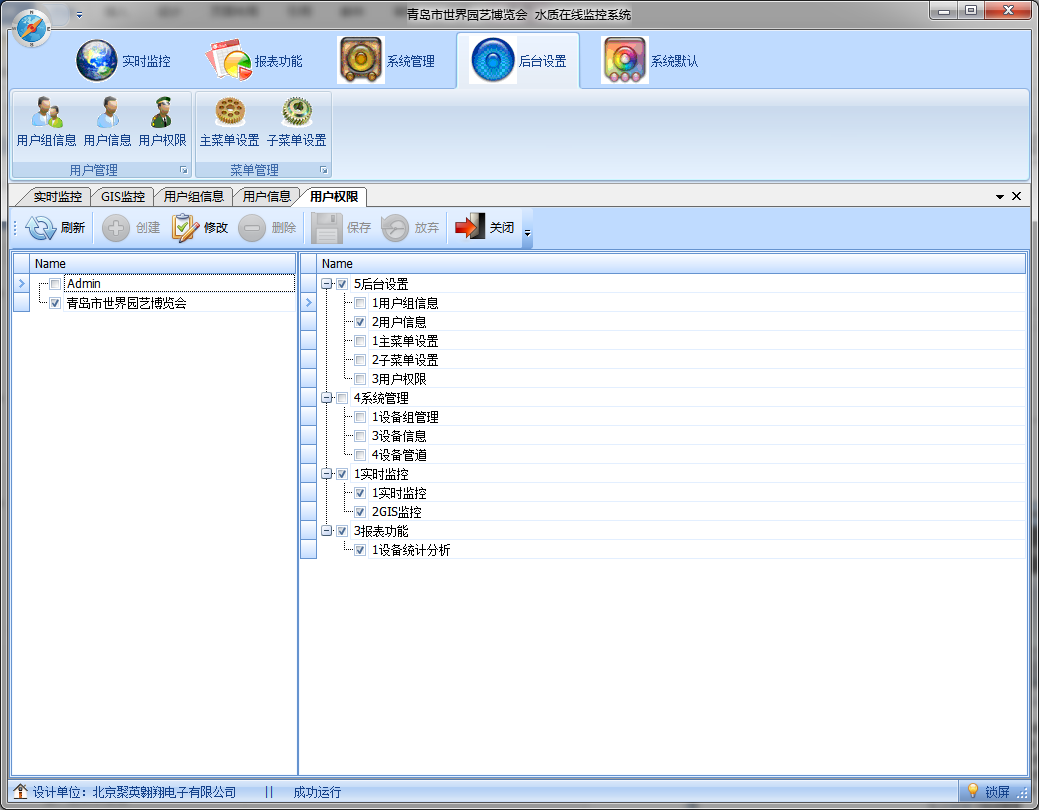

　　9、實現多用戶多權限分配。可根據用戶進行權限分配，如：超級管理員、管理員、操作員、監視員、總部監視員?！　?/p>

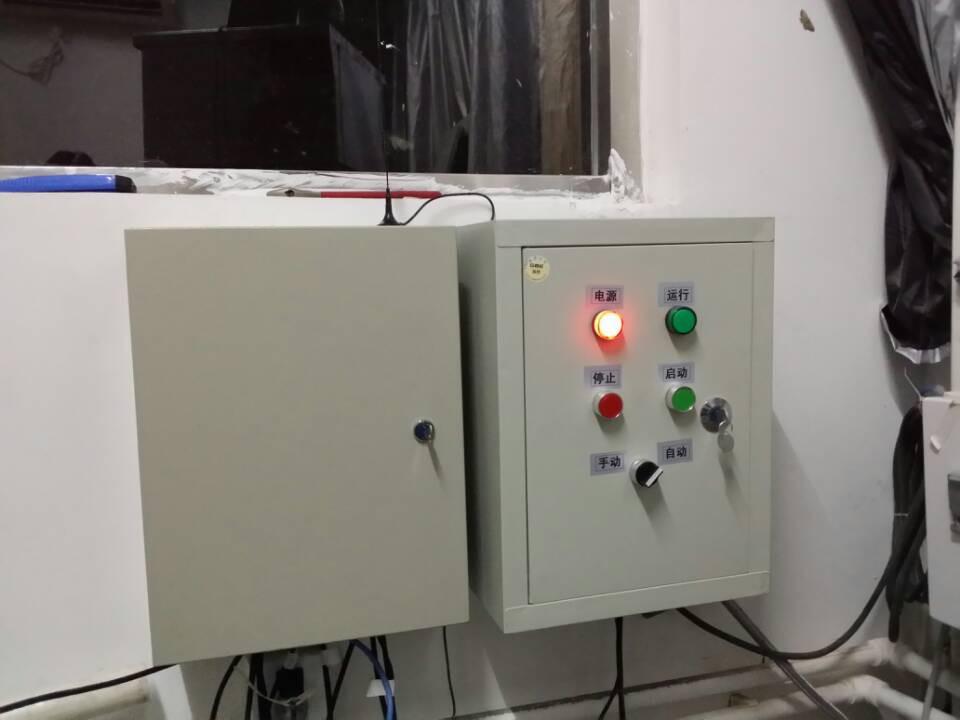

　　四、實物安裝圖

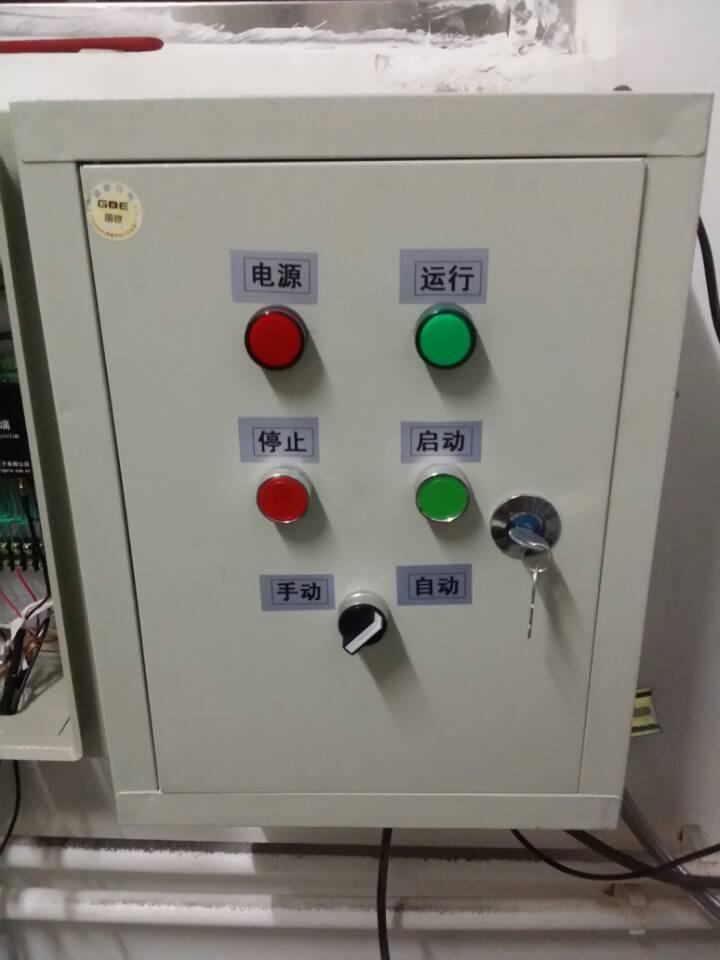

　　以下為部分現場圖片

　　

　　五、總結

　　水質監測系統充分結合用戶需求和水質監測點現場情況，采用我公司監測設備，不僅節省了設備成本，而且降低了施工難度。

　　水質監測系統在充分滿足用戶需求的基礎上，還設計了趨勢分析、短信報警、多中心監測等功能，真正做到了對水質的實時監測，實現了水質監測的實時管理。

　　該系統在保障水質質量、用水安全方面，發揮了重大作用。
