DAM0800 工業級 云平臺系列網絡版，8路繼電器輸出(DO)，8路繼電器控制輸出，觸點隔離;支持單WIFI、單網口、WIFl+網口三種分類;支持TCP/UDP工作模式;提供安卓/蘋果手機APP控制軟件、pc電腦端網頁控制界面;支持報警、歷史數據查詢;支持面...
DAM0888 設備是我 公 司 云系列設備 中 網絡版 的一種 ，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。
l 供電電壓 DC7-40V;
l 繼電器輸出觸點隔離;
l 通訊接口支持無線 WIFI+RJ45 以太網口;
l 設備默認 IP 為 192.168.16.254;
l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);
l 通信波特率：2400,4800,9600, 19200,38400;
l 通信協議：支持標準modbus RTU/TCP 協議;
l 支持用戶二次開發。
l 八路繼電器控制;
l 八路路光耦隔離輸入，可以接無源觸點和 DC5-24V 電壓;
l 八路 4-20mA 電流信號輸入。
l 可實現遠距離操控;
l 支持局域網和外網控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 、Server 模式;
l 支持透傳、力控、組態王、Modbus tcp 連接;
l 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。
l 支持本機非鎖聯動模式;
l 支持本機自鎖聯動模式。
版本 | 定時功能 | 聯動模式 | 模擬量閾值 | 場景 |
普通版 | ||||
智能自控版 | ● | ● | ● | ● |
1、普通版：
l 設備默認輸入和輸出之間為互相獨立，沒有關系。
2、智能自控版：
l 定時控制----年月日時分秒自定義設置時間控制，可循環;
l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;
l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;
l 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;
l 場景控制-----自定義完整的邏輯控制觸發條件;
l 70 組規則設定----多達 70 組規則條件設定，滿足各種邏輯要求。

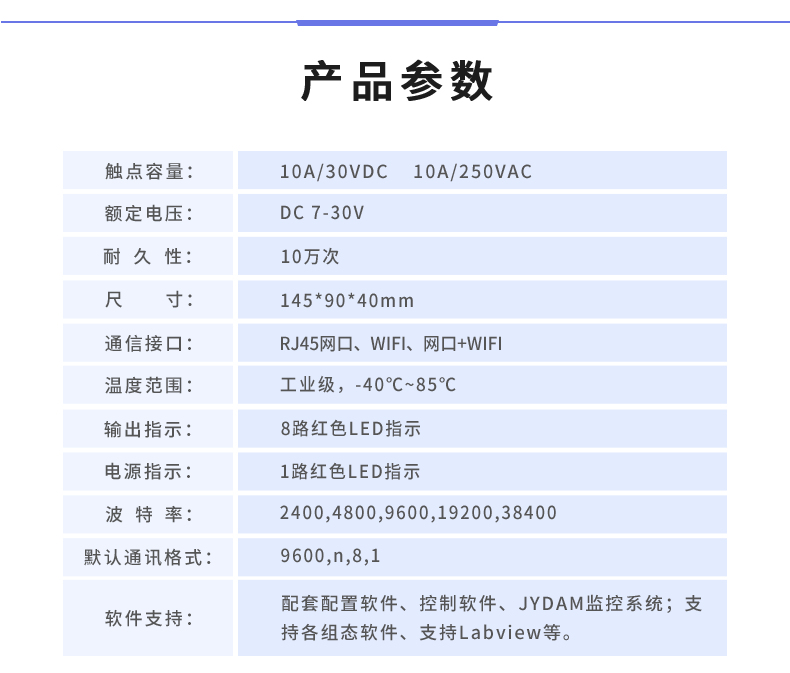

參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊接口 | WIFI+RJ45以太網口 |
默認 WIFI 名稱 | HI_Link_**（**代表隨機數字字母組合） |
默認 IP | 192.168.16.254 |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色 LED 指示（不通信時常亮，通信時閃爍） |
輸出指示 | 16路紅色 LED 指示 |
溫度范圍 | 工業級，-40℃—85℃ |

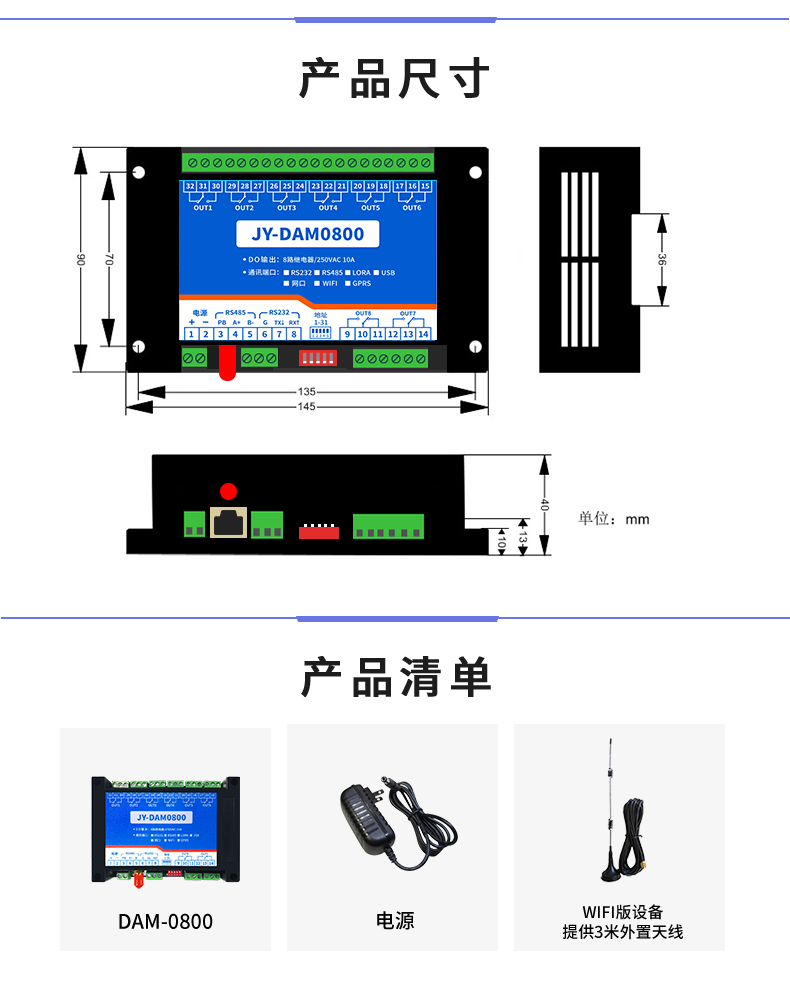

尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、app 控制軟件，平臺軟件；支持各家組態軟件； 支持 Labviewd 等 |
1 、設備供電;
2 、選擇使用網口通訊或者 WIFI 通訊：
網口：
WIFI：
電腦/手機連接默認 WIFI 信號 JY_***;
3 、配置設備參數連接聚英云服務器：
網口：使用【以太網配置軟件】進行配置;
WIFI：打開 192.168.10. 1 網頁進行配置。
4 、打開軟件注冊個人賬號添加設備。
網口：
網口 | IP 地址 | 網絡模式 | 端口號 | 設備地址 |
192.168. 1.232 | TCP Server | 10000 | 1 |
WIFI：
WIFI | WIFI 信號名稱 | IP 地址 | 登錄賬號/密碼 | 網絡模式 | 端口號 | 設備地址 |
JY_*** | 192.168.10. 1 | admin | TCP Server | 10000 | 1 |
模式 | 動作 | 說明 |
WIFI | 長按按鍵 6 秒 | 釋放按鍵后，進入默認靜態 IP 模式。 |
長按按鍵 12 秒 | 釋放按鍵后，進入默認 DHCP 模式 | |
網口 | 長按按鍵 6 秒 | 釋放按鍵后，進入默認 DHCP 模式。 |
長按按鍵 12 秒 | 釋放按鍵后，進入默認靜態 IP 模式 |
下圖中采集卡中的 AD 接口指 AI_ 1-AI_ 12 ，GND 指 COM-。
設備采集到的AI數據與實際輸入值之間的關系：
實際值=返回值*0.001
具體配置說明手冊下載地址如下：http://955983.cn/download/JYCloud_NET-WIFI.pdf
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：
聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。
具體操作說明閱讀【聚英云平臺使用說明】文檔即可;
下載地址：http://955983.cn/download/JYCloud_NET-WIFI.pdf
本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議說明書下載鏈接地址：http://955983.cn/download/Modbus_poll.zip
本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表：
寄存器名稱 | 寄存器地址 | 說明 | |
線圈控制 | |||
線圈 1 | 寫線圈 | 0x0001 | 第一路繼電器輸出 |
線圈 2 | 1 號指令碼 | 00002 | 第二路繼電器輸出 |
線圈 3 | 00003 | 第三路繼電器輸出 | |
線圈 4 | 00004 | 第四路繼電器輸出 | |
線圈 5 | 00005 | 第五路繼電器輸出 | |
線圈 6 | 00006 | 第六路繼電器輸出 | |
線圈 7 | 00007 | 第七路繼電器輸出 | |
線圈 8 | 00008 | 第八路繼電器輸出 | |
離散量輸入 | |||
輸入 1 | 開關量 2 號指令 | 20001 | 第一路輸入 |
輸入 2 | 20002 | 第二路輸入 | |
輸入 3 | 20003 | 第三路輸入 | |
輸入 4 | 20004 | 第四路輸入 | |
輸入 5 | 20005 | 第五路輸入 | |
輸入 6 | 20006 | 第六路輸入 | |
輸入 7 | 20007 | 第七路輸入 | |
輸入 8 | 20008 | 第八路輸入 | |
模擬量輸入 | |||
輸入 1 | 模擬量輸入4 號指令 | 40001 | 第一路輸入 |
輸入 2 | 40002 | 第二路輸入 | |
輸入 3 | 40003 | 第三路輸入 | |
輸入 4 | 40004 | 第四路輸入 | |
輸入 5 | 40005 | 第五路輸入 | |
輸入 6 | 40006 | 第六路輸入 | |
輸入 7 | 40007 | 第七路輸入 | |
輸入 8 | 40008 | 第八路輸入 | |
配置參數 | |||
RS232 波特率 | 保持寄存器 | 31000 | 見下表波特率數值對應表，默認為 0 ，支持 0-10，該寄存器同時決定 RS232 和RS485 的通信波特率 |
RS485 波特率 | 31001 | ||
設備地址 | 31002 | 默認地址 1 ，可設置地址范圍 1-254 | |
波特率數值對應表
數值 | 波特率 |
0 | 38400 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
6 | 115200 |
7 | 57600 |
8 | 56000 |
9 | 14400 |
10 | 1200 |
注意：使用第三方上位機，比如組態王、MCGS、PLC 等軟件時，PLC 寄存器地址會偏移 1。
情景 | RTU 格式（16 進制發送） |
查詢十六路狀態 | FE 01 00 00 00 10 29 C9 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | :FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
查詢 16 路光耦狀態 | FE 02 00 00 00 10 6D C9 |
查詢返回信息 | FE 02 02 00 00 AD AC |
查詢8 路繼電器
FE 01 00 00 00 08 29 C3
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 08 | 查詢數量 | 要查詢的繼電器數量 |
29 C3 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息：
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令：如果查詢錯誤，返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
查詢光耦
發送碼：FE 02 00 00 00 08 6D C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令：如果查詢錯誤，返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
光耦返回信息：
返回碼：FE 02 02 00 01 6C 6C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 01 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bit12:第二十四個光耦輸入狀態 |
6C 6C | CRC16 |
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04 或 00 02 | 指令 | 00 04 為閃開指令 00 02 為閃閉命令 |
00 0A | 間斷時間 | 00 0A 為十六進制換為十進制則為 10 間隔時間為（0. 1 秒*10） |
00 D8 | CRC16 | 校驗方式 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開全關指令解析
全開發送碼：FE 0F 00 00 00 08 02 FF F1 21
全斷發送碼：FE 0F 00 00 00 08 02 00 B1 61
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 10 | 控制數量 | 控制的繼電器數量 |
02 | 字節數 | 發送命令字節數 |
FF (或 00 ） | 全開全關命令 | FF FF 全開命令 00 00 全關命令 |
F1 21（或 B1 61） | CRC16 | 校驗位 |
全斷全開返回碼：FE 0F 00 00 00 08 40 08
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
00 00 | 起始地址 | |
00 08 | 數量 | 返回信息的繼電器數量 |
40 02 | CRC16 | 校驗位 |
查詢模擬量 AD 字
獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001
發送碼：FE 04 00 00 00 08 E5 C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的模擬量寄存器地址 |
00 08 | 查詢數量 | 要查詢的模擬量數量 |
E5 C3 | CRC16 |
模擬返回信息：
返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令：如果查詢錯誤，返回 0x82 |
10 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) 00(TH) 00(TL) | 查詢的 AD字 | TH 為模擬量高字節，TL 為模擬量低字節；每通道 2 個字節，順序讀取 |
71 2C | CRC16 | 校驗位 |
