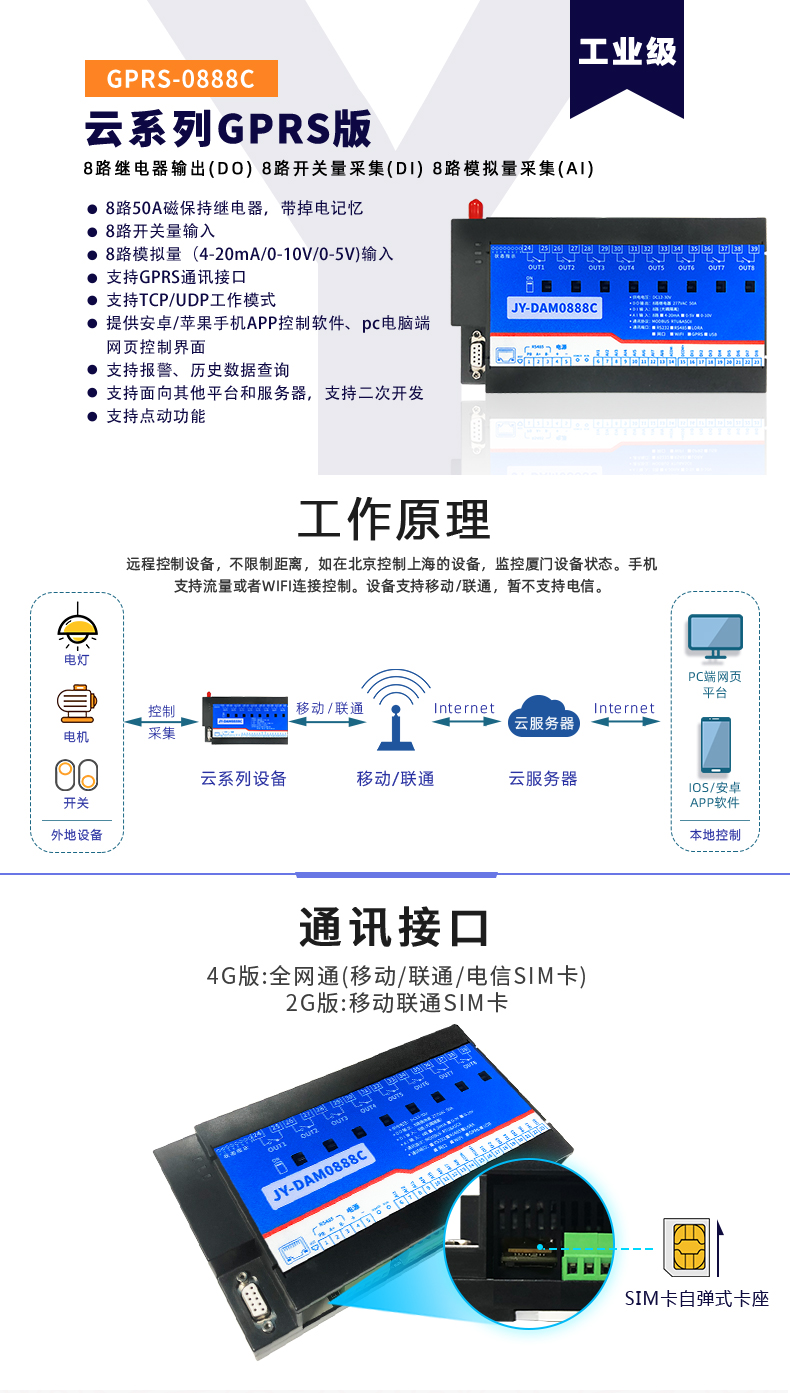

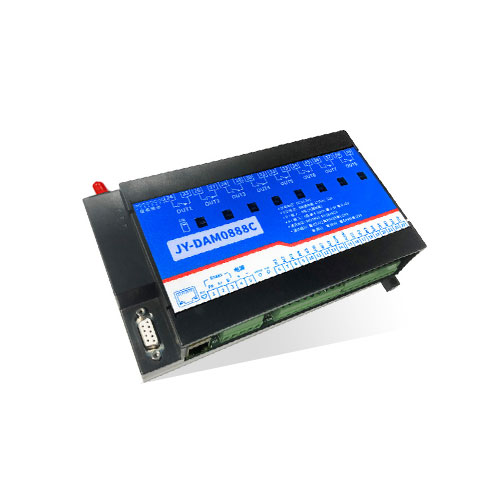

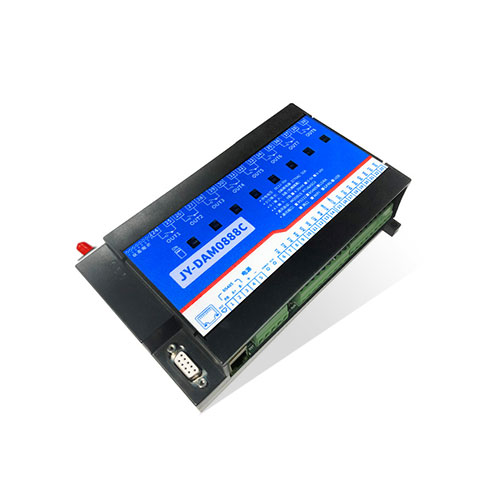

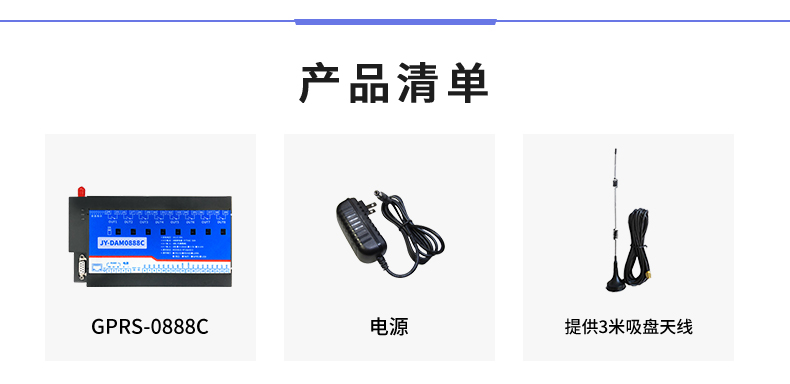

一、產品說明

GPRS0888C 設備是我公司DAM 系列設備中GPRS 版本的一種，設備基于移動和聯通的 GPRS 網絡來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

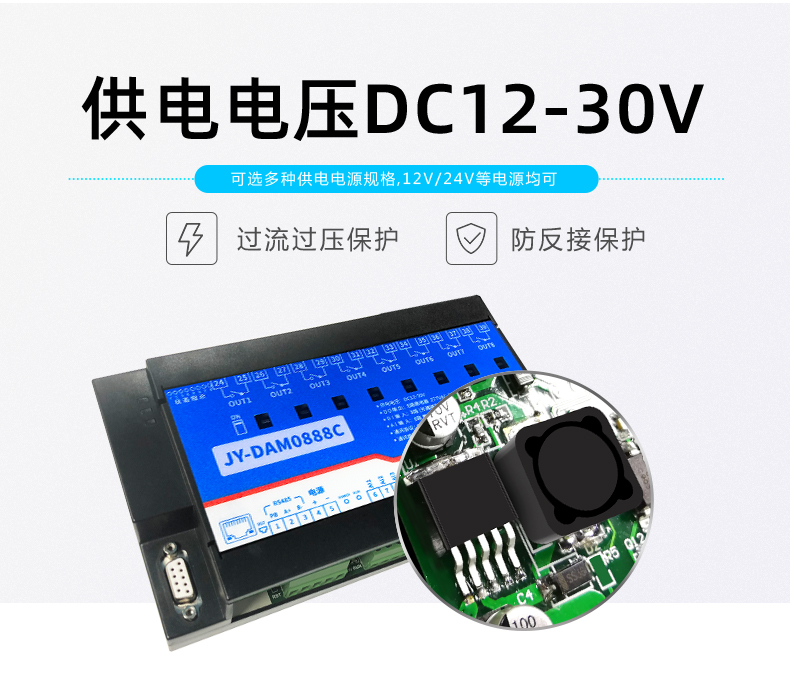

l 供電電壓 DC12-30V;

l HFE10-2 磁保持 50A 繼電器，輸出觸點隔離;

l 使用GPRS 通訊，SIM 卡支持移動、聯通，暫不支持電信;

l 通信波特率：2400,4800,9600, 19200,38400;

l 通信協議：支持標準 modbus 協議;

l 支持用戶二次開發。

三、產品功能

l 8 路光耦輸入(NPN 型 5-30V);

l 8 路磁保持 50A 繼電器輸出;

l 8 路 12 位分辨率模擬量電壓輸入;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透傳、力控、組態王、Modbus tcp 連接;

l 具有閃開、閃斷【點動】功能，可以自定義設置點動時間。。

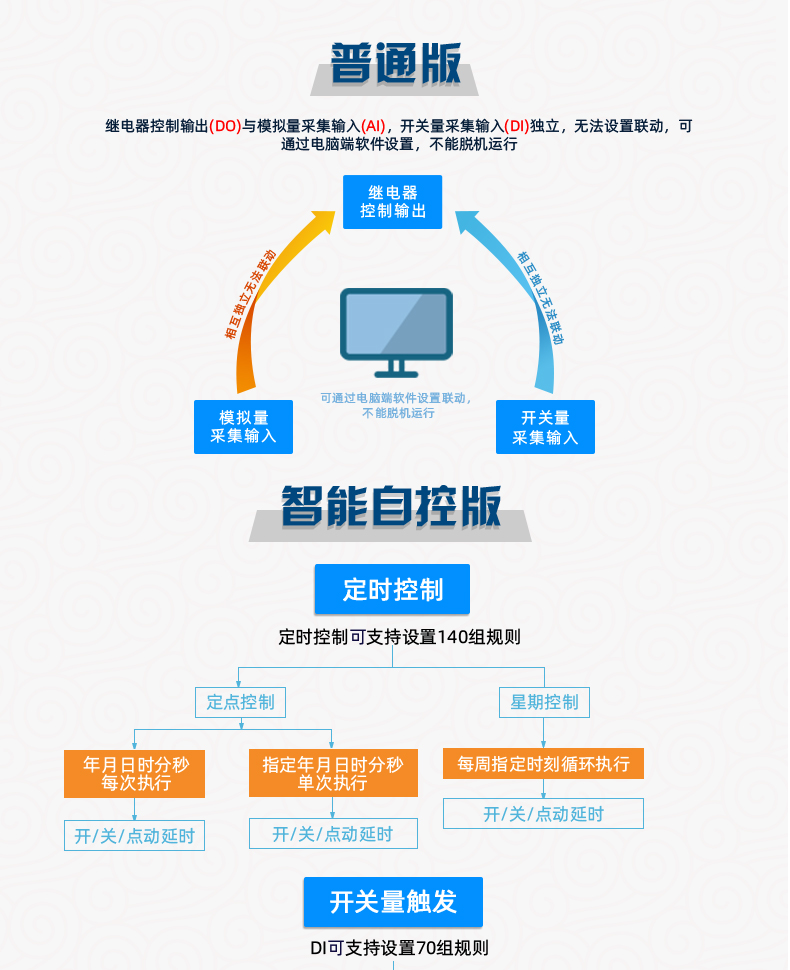

四、版本說明

版本	定時功能	聯動模式	模擬量閾值	場景
普通版
智能自控版	●	●	●	●

1 、普通版：

l 設備默認輸入和輸出之間為互相獨立，沒有關系。

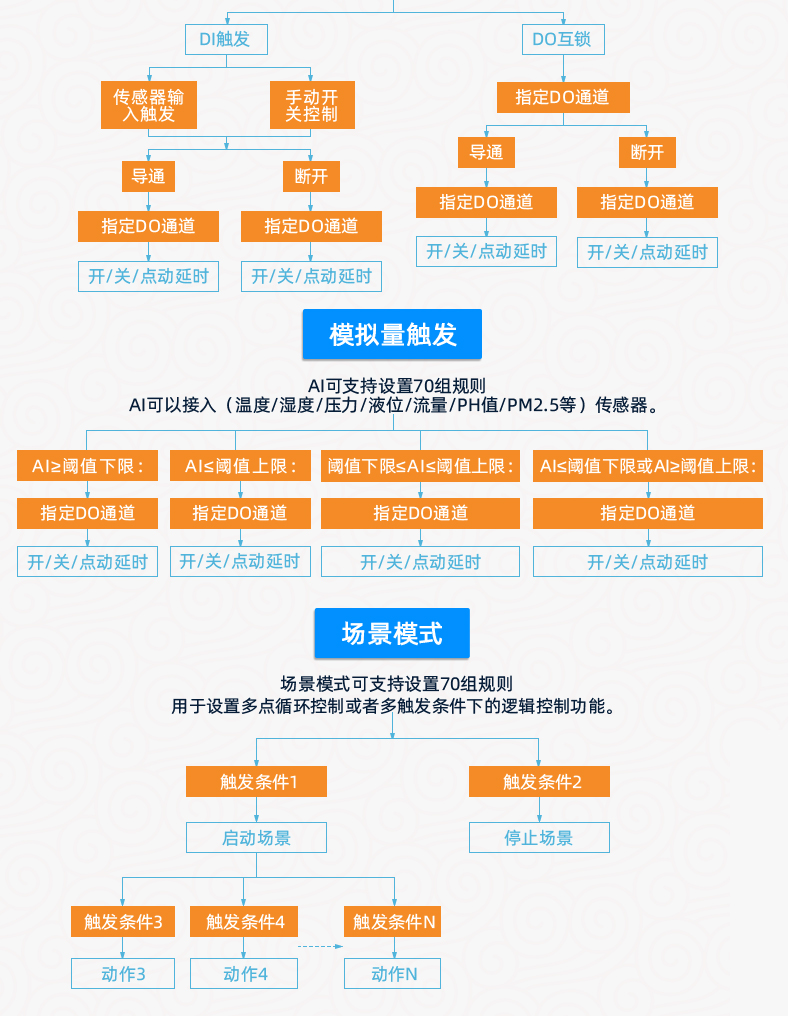

②、智能自控版：

l 定時控制----年月日時分秒自定義設置時間控制，可循環;

l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;

l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;

l 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制;

l 場景控制-----自定義完整的邏輯控制觸發條件;

l 70 組規則設定----多達 70 組規則條件設定，滿足各種邏輯要求。

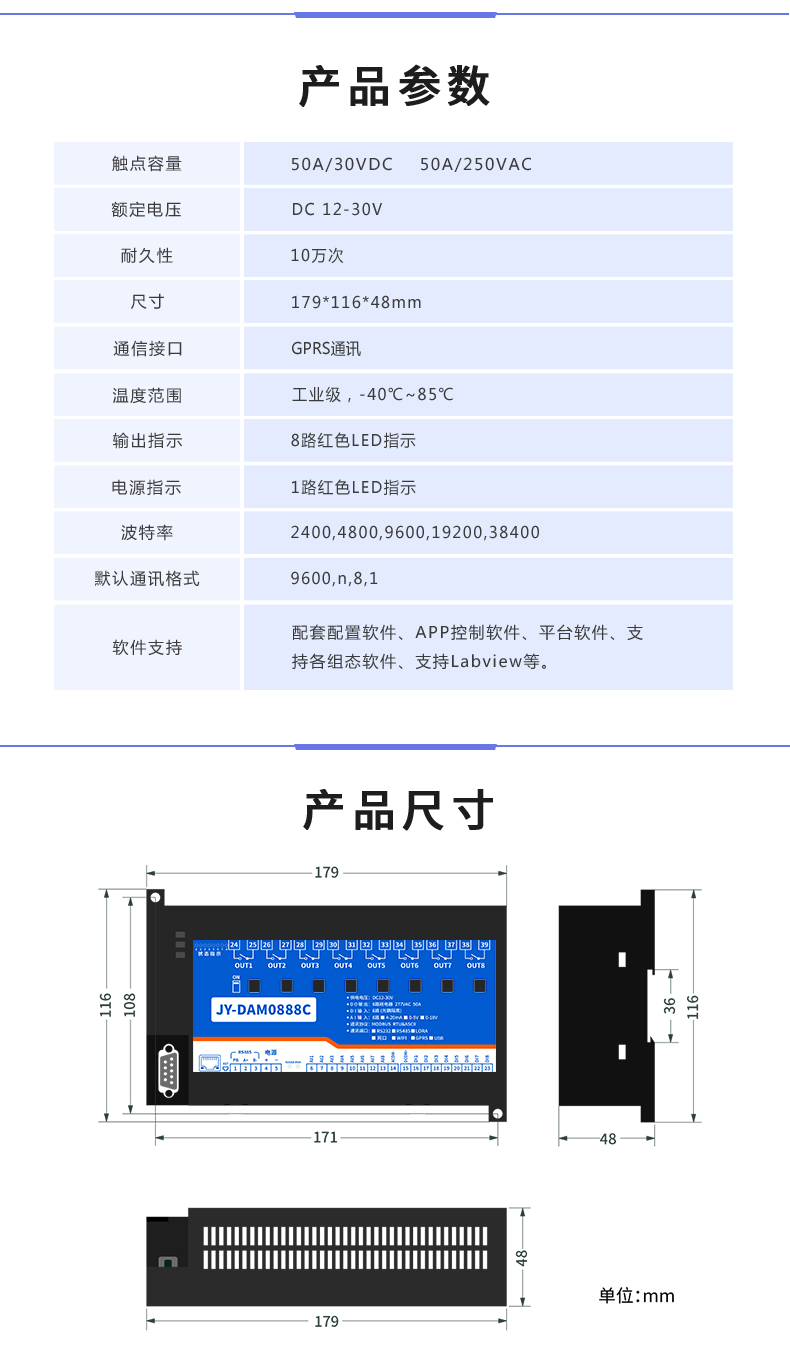

五、主要參數

參數	說明
觸點容量	50A/30VDC 50A/250VAC
耐久性	10萬次

通訊接口	GSM 網絡，支持移動和聯通
額定供電	DC 12-30V
電源指示	1路紅色 LED 指示（通電時常亮）
通訊指示	1路綠色 LED 指示（通信時閃爍）
輸出指示	8路紅色 LED 指示
溫度范圍	工業級，-40℃~85℃
尺寸	1809441mm
重量	330g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600, 19200,38400
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持 Labviewd 等

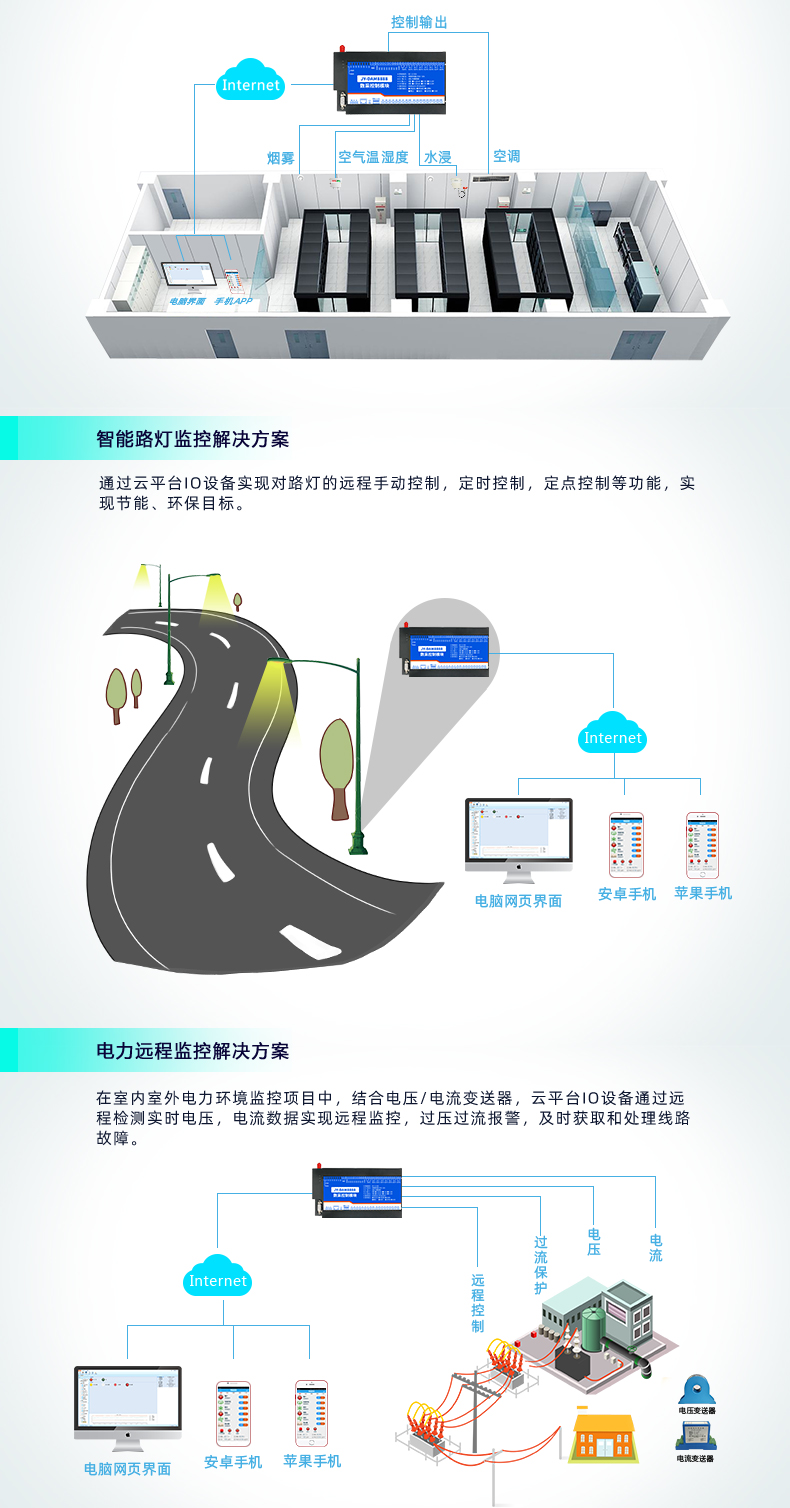

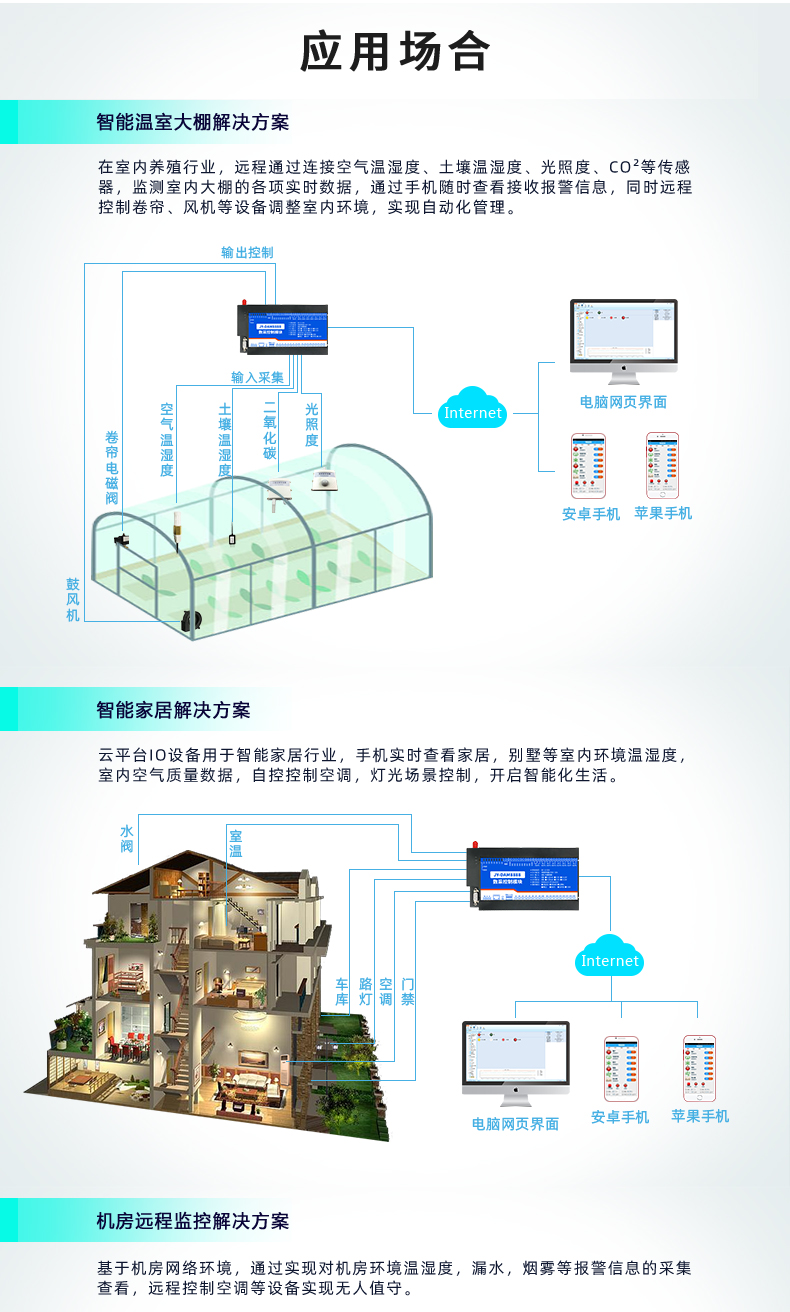

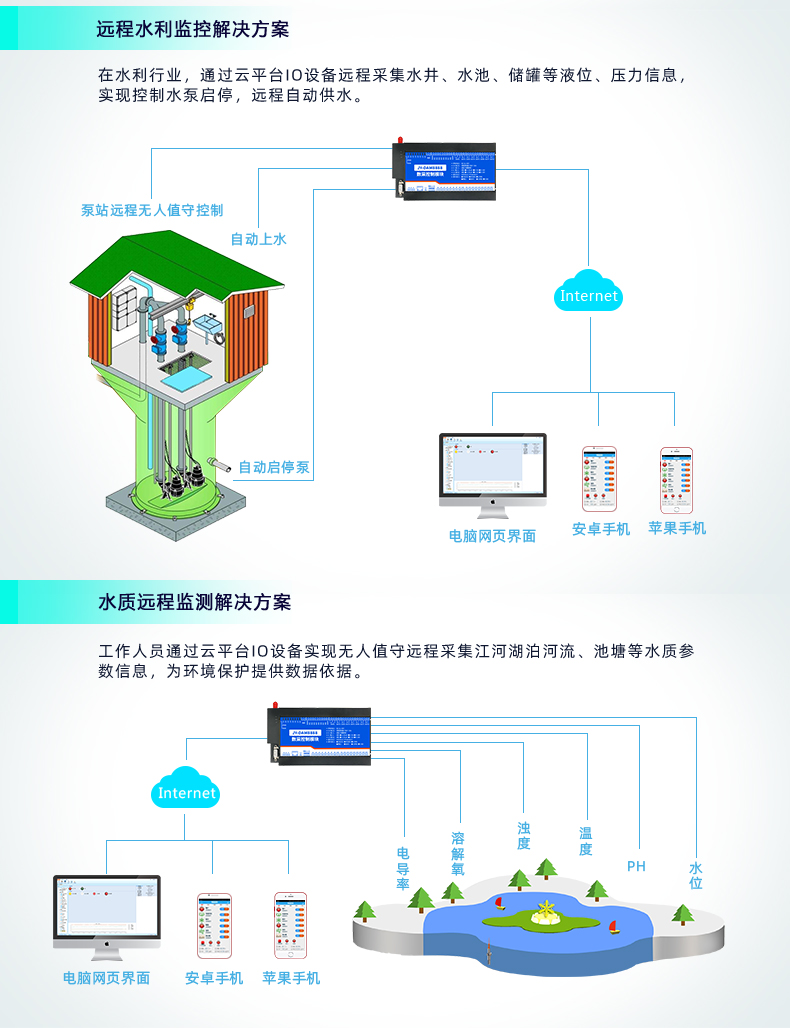

六、通訊架構說明

設備使用基于移動或聯通的 GSM 網絡進行遠程通訊，設備上插入移動或聯通 SIM 卡即可，支持流量卡。

七、使用說明

1 、設備上電后，在設備上插入移動或聯通 SIM 卡;

2 、使用手機向設備中的手機號發送設置管理員指令;

3 、通過提供的二維碼標簽或者發送查詢短信指令獲取設備唯一 ID 號;

4 、安裝 app 軟件添加設備進行測試【默認設備的指向服務器是我司服務器】;

5 、通過發送短信指令來將服務器地址改為使用的服務器地址;【選用】

八、硬件說明

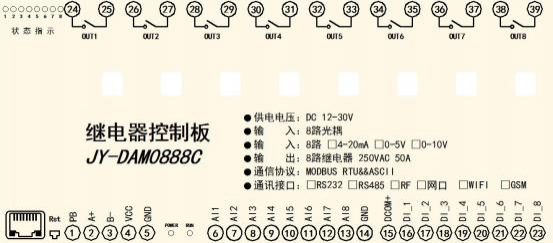

1、接口說明

引腳說明

功能	序號	引腳	說明
供電（DC12-30V）	4	VCC	電源正極
	5	GND	電源負極
供電指示燈	Power		紅色 LED 燈常亮
SIM 卡	自彈式卡座		芯片朝上，缺口朝外，支持移動和聯通，電信不支持
通訊指示燈	Run		綠色 LED 燈閃爍
狀態指示燈	1		第一路繼電器輸出指示燈，吸合為紅色常亮
	2		第二路繼電器輸出指示燈，吸合為紅色常亮
	3		第三路繼電器輸出指示燈，吸合為紅色常亮
	4		第四路繼電器輸出指示燈，吸合為紅色常亮
	5		第五路繼電器輸出指示燈，吸合為紅色常亮
	6		第六路繼電器輸出指示燈，吸合為紅色常亮
	7		第七路繼電器輸出指示燈，吸合為紅色常亮
	8		第八路繼電器輸出指示燈，吸合為紅色常亮
AI（模擬量輸	6	AI1	第一路模擬量輸入信號正

入）	7	AI2	第二路模擬量輸入信號正
	8	AI3	第三路模擬量輸入信號正
	9	AI4	第四路模擬量輸入信號正
	10	AI5	第五路模擬量輸入信號正
	11	AI6	第六路模擬量輸入信號正
	12	AI7	第七路模擬量輸入信號正
	13	AI8	第八路模擬量輸入信號正
	14	GND	模擬量輸入信號負（共用負）
DI（開關量輸入）	15	DCOM+	開關量輸入信號正（共正，電壓范圍DC5-30V）
	16	DI1	第一路開關量輸入信號負
	17	DI2	第二路開關量輸入信號負
	18	DI3	第三路開關量輸入信號負
	19	DI4	第四路開關量輸入信號負
	20	DI5	第五路開關量輸入信號負
	21	DI6	第六路開關量輸入信號負
	22	DI7	第七路開關量輸入信號負
	23	DI8	第八路開關量輸入信號負

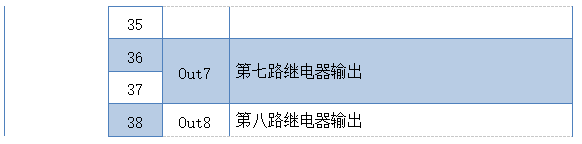

DO（繼電器輸出）	24	Out1	第一路繼電器輸出
	25	Out1	第一路繼電器輸出
	26	Out2	第二路繼電器輸出
	27	Out2	第二路繼電器輸出
	28	Out3	第三路繼電器輸出
	29	Out3	第三路繼電器輸出
	30	Out4	第四路繼電器輸出
	31	Out4	第四路繼電器輸出
	32	Out5	第五路繼電器輸出
	33	Out5	第五路繼電器輸出
	34	Out6	第六路繼電器輸出

2、SIM 卡

設備使用 Micro-SIM Card(中卡)，支持移動和聯通 SIM 卡，支持流量卡或者普通 SIM卡，插卡方向如下圖所示：

芯片朝上，缺口朝外

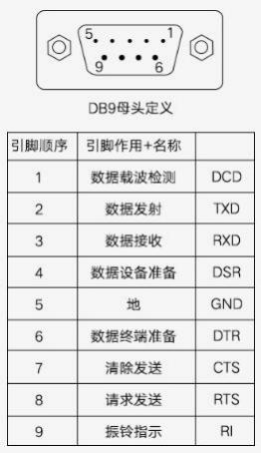

3、RS232 接口

設備上提供一個 RS232 接口，可以用來連接現場的觸摸屏、PLC 或電腦等上位機，為獨立通訊接口，可與網絡連接同時通訊。

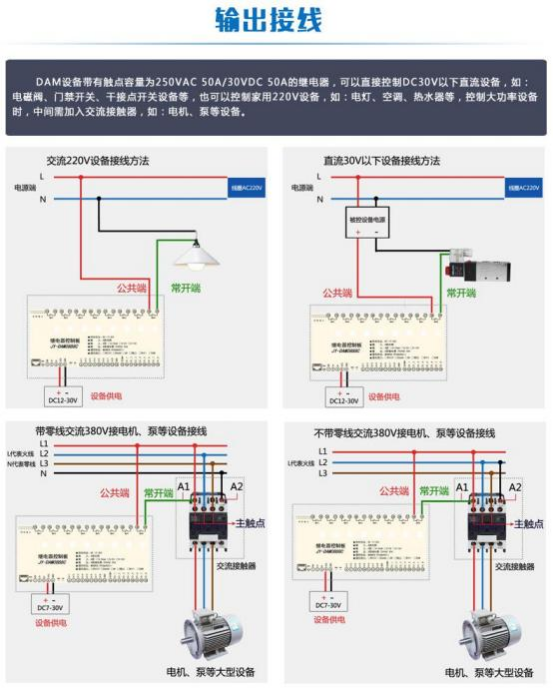

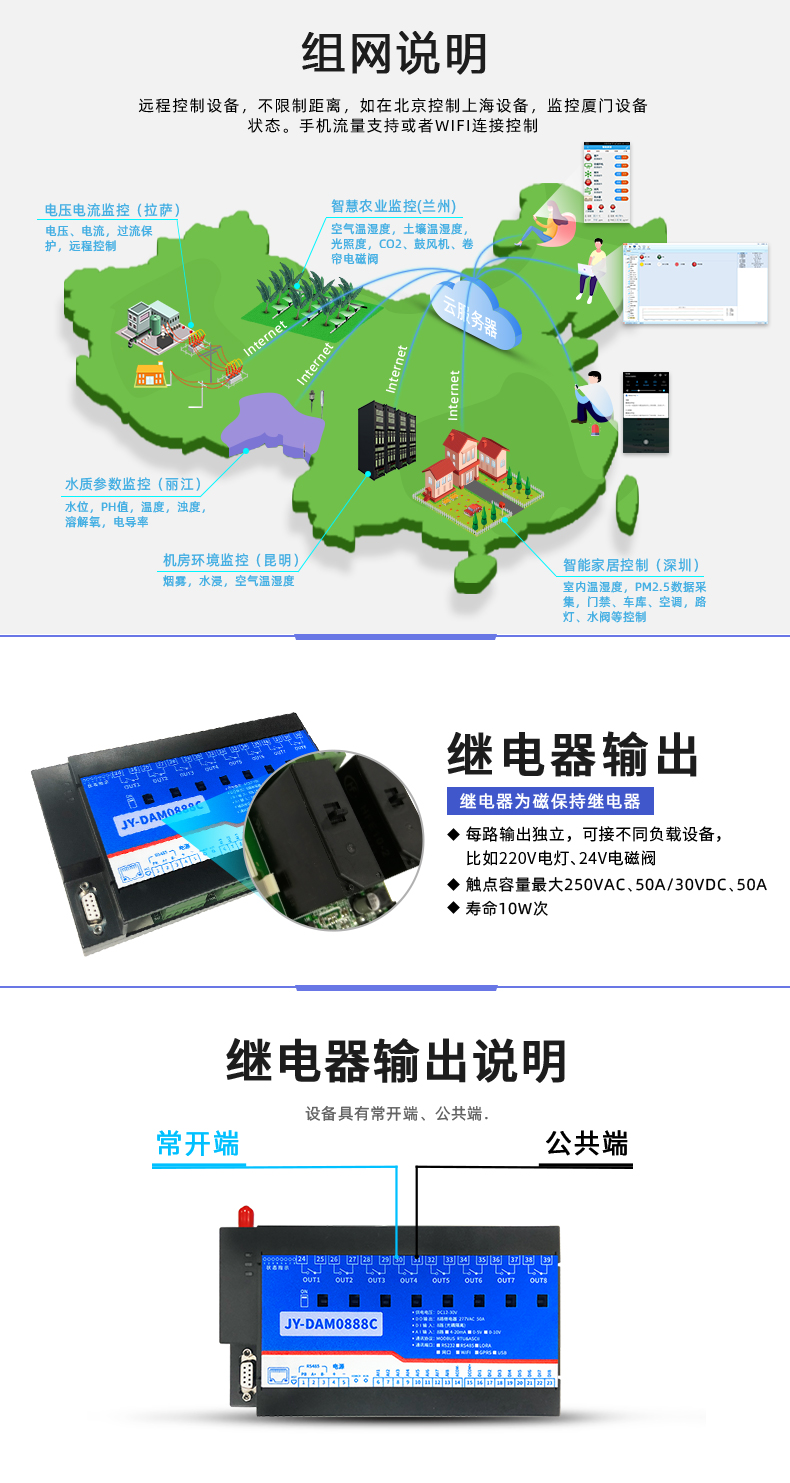

4、繼電器接線說明

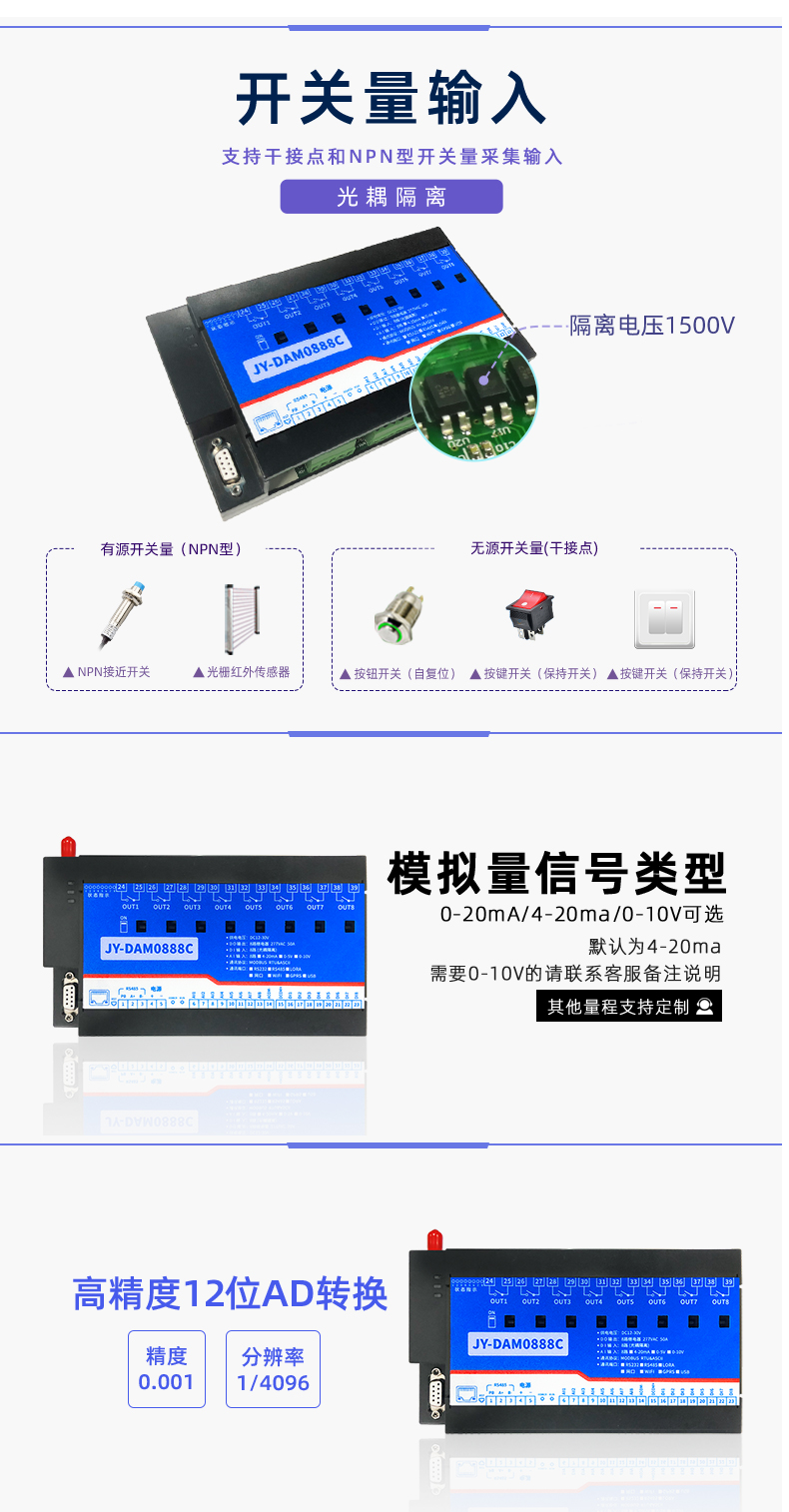

5、有源開關量(NPN 型低電平)接線示意圖

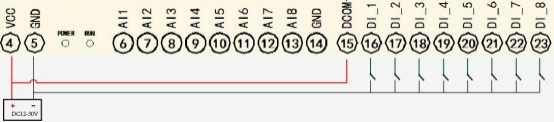

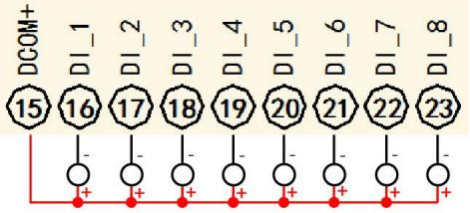

6、無源開關量接線示意圖

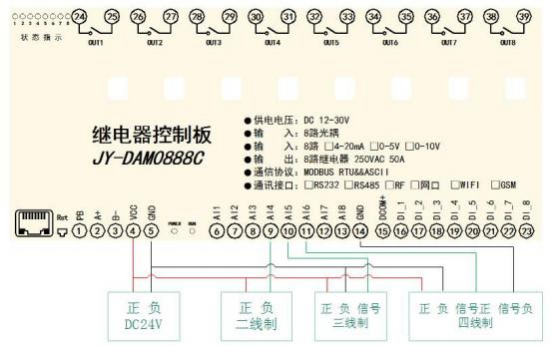

7、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI8 接傳感器信號正，GND 為傳感器信號負，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

二線制：

三線制：

四線制：

九、設備參數配置

1、網絡配置說明

GPRS 版設備通過短信指令進行參數配置，詳細配置方法，閱讀【聚英云平臺 GPRS版使用說明】文檔即可;

下載地址：http://955983.cn/software/

十、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

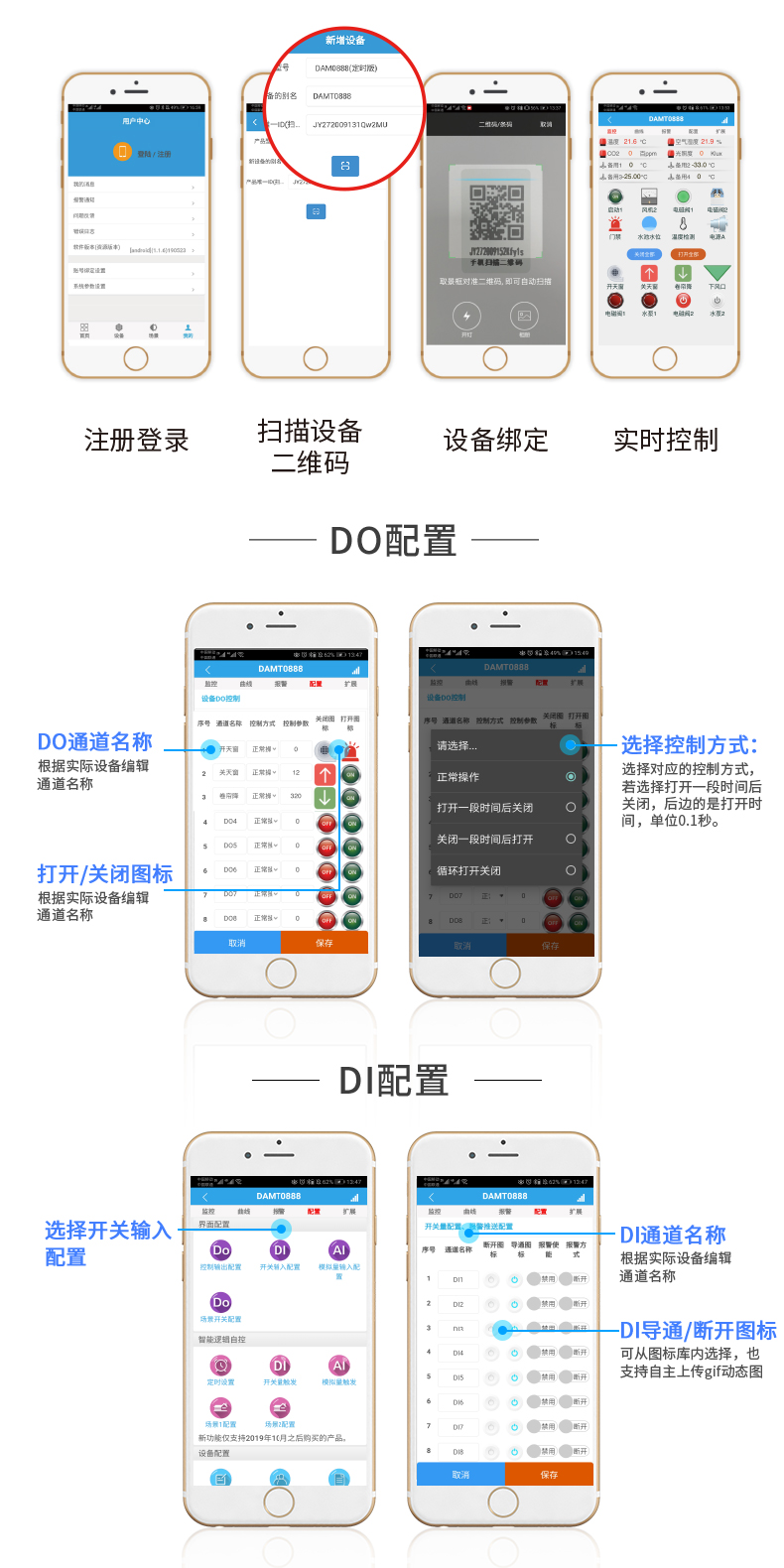

十一、平臺軟件說明

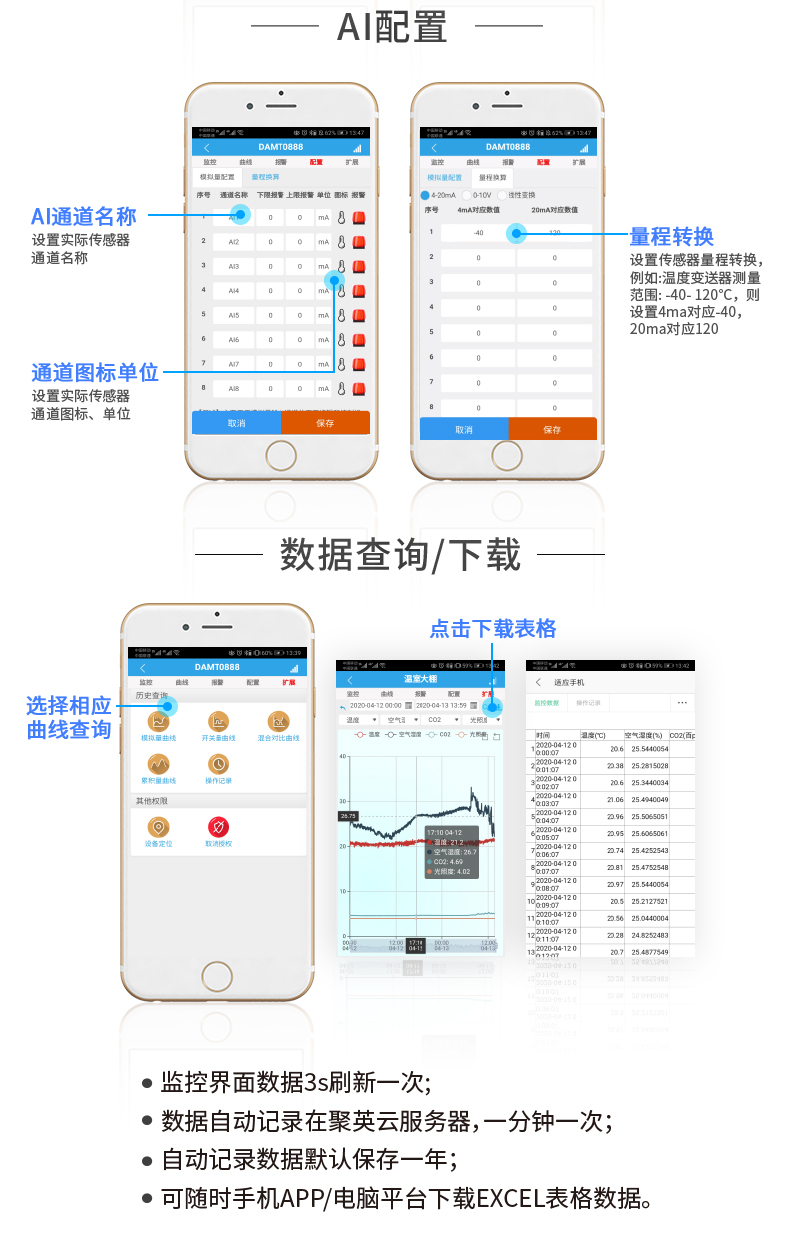

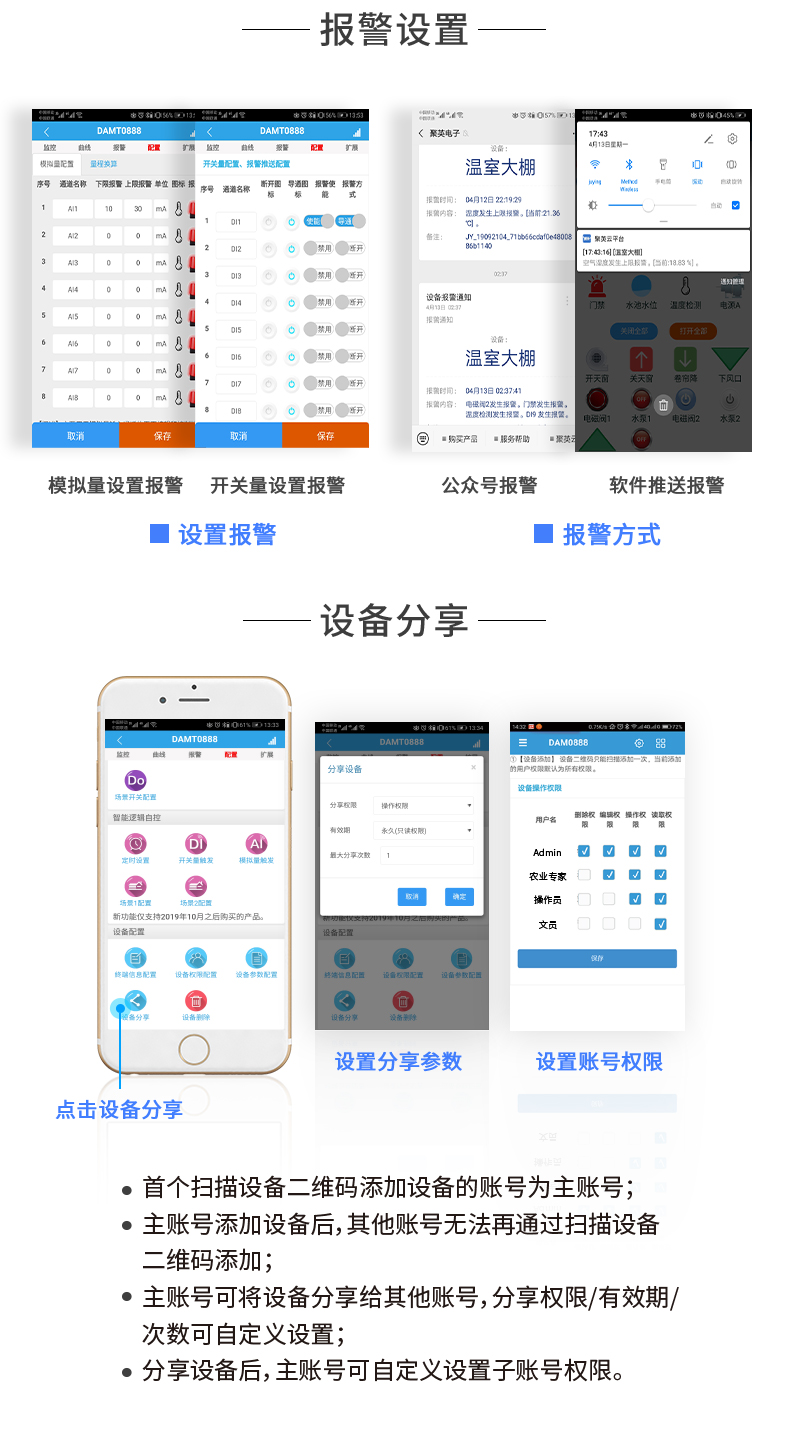

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺 GPRS 版使用說明】文檔即可;

下載地址：http://955983.cn/software/

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》即可。

Modbus 協議說明書下載鏈接地址：http://955983.cn/software/

2、Modbus 寄存器說明

寄存器地址表：

寄存器名稱		寄存器地址		說明
線圈控制
線圈 1	寫線圈 1 號指令碼	00001		第一路繼電器輸出
線圈 2		00002		第二路繼電器輸出
線圈 3		00003		第三路繼電器輸出
線圈 4		00004		第四路繼電器輸出
線圈 5		00005		第五路繼電器輸出
線圈 6		00006		第六路繼電器輸出
線圈 7		00007		第七路繼電器輸出
線圈 8		00008		第八路繼電器輸出
離散量輸入
輸入 1	開關量 2 號指令		10001		第一路輸入
輸入 2			10002		第二路輸入
輸入 3			10003		第三路輸入
輸入 4			10004		第四路輸入
輸入 5			10005		第五路輸入
輸入 6			10006		第六路輸入

輸入 7		10007	第七路輸入
輸入 8		10008	第八路輸入
模擬量輸入
輸入 1	模擬量 4 號指令	30001	第一路輸入
輸入 2		30002	第二路輸入
輸入 3		30003	第三路輸入
輸入 4		30004	第四路輸入
輸入 5		30005	第五路輸入
輸入 6		30006	第六路輸入
輸入 7		30007	第七路輸入
輸入 8		30008	第八路輸入
配置參數
通信波特率	保持寄存器	41001	見下表波特率數值對應表，默認為 0，支持 0-5 ，該寄存器同時決定 RS232 和RS485 的通信波特率
備用		41002	備用，用戶不可寫入任何值。
偏移地址		41003	設備地址=偏移地址+撥碼開關地址
工作模式		41004	用戶可以使用，存儲用戶數據
延遲時間		41005	用戶可以使用，存儲用戶數據

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。

波特率數值對應表

數值	波特率
0	9600
1	2400
2	4800
3	9600

4	19200
5	38400

3、相關指令

情景	RTU 格式（16 進制發送）
查詢八路狀態	FE 01 00 00 00 08 29 C3
查詢指令返回信息	FE 01 01 00 61 9C
控制第一路開	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路關	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路開	FE 05 00 01 FF 00 C9 F5
控制第二路關	FE 05 00 01 00 00 88 05
控制第三路開	FE 05 00 02 FF 00 39 F5
控制第三路關	FE 05 00 02 00 00 78 05
控制第四路開	FE 05 00 03 FF 00 68 35
控制第四路關	FE 05 00 03 00 00 29 C5
控制第五路開	FE 05 00 04 FF 00 D9 F4
控制第五路關	FE 05 00 04 00 00 98 04
控制第六路開	FE 05 00 05 FF 00 88 34
控制第六路關	FE 05 00 05 00 00 C9 C4
控制第七路開	FE 05 00 06 FF 00 78 34
控制第七路關	FE 05 00 06 00 00 39 C4
控制第八路開	FE 05 00 07 FF 00 29 F4
控制第八路關	FE 05 00 07 00 00 68 04
查詢八路光耦狀態	FE 02 00 00 00 08 6D C3
查詢返回信息	FE 02 01 00 91 9C

4、指令詳解

4.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)，任意一個字節變動，CRC 校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05 指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作

98 35

CRC16

前 6 字節數據的CRC16 校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05 指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前 6 字節數據的CRC16 校驗和

4.2 、繼電器狀態

查詢8 路繼電器

發送碼：FE 01 00 00 00 08 29 C3

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01 指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 08	查詢數量	要查詢的繼電器數量
29 C3	CRC16	前 6 字節數據的CRC16 校驗和

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

字段	含義	備注
FE	設備地址
01	01 指令	返回指令：如果查詢錯誤，返回 0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態
61 9C	CRC16	前 6 字節數據的CRC16 校驗和

4.3 、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

字段	含義	備注
FE	設備地址
02	02 指令	查詢離散量輸入（光耦輸入)狀態指令
00 00	起始地址	要查詢的第一個光耦的寄存器地址
00 08	查詢數量	要查詢的光耦狀態數量
6D C3	CRC16

光耦返回信息：

返回碼：FE 02 01 01 50 5C

字段	含義	備注
FE	設備地址
02	02 指令	返回指令：如果查詢錯誤，返回 0x82
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
01	查詢的狀態	返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bit7:第八個光耦輸入狀態
50 5C	CRC16

4.4 、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量 AD 字

發送碼：FE 04 00 00 00 08 E5 C3

字段	含義	備注
FE	設備地址
04	04 指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 08	查詢數量	要查詢的模擬量數量
E5 C3	CRC16

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04 指令	返回指令：如果查詢錯誤，返回 0x82
02	字節數	返回狀態信息的所有字節數
00 00	查詢的 AD字	0x0227 ，即十進制 551 ，為查詢的模擬量 AD字的值，實際值=返回值*0.001
AD 24	CRC16

4.5 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10 指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的器地址

00 02	控制命令數量	要對繼電的命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04 或 00 02	指令	00 04 為閃開指令 00 02 為閃閉命令
00 0A	間斷時間	00 0A 為十六進制換為十進制則為 10 間隔時間為（0. 1 秒*10）
00 D8	CRC16	校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段	含義	備注
FE	設備地址
10	10 指令	返回指令：如果查詢錯誤，返回 0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

4.6 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

其中 FF 為全開全關指令，為二進制轉換為 16 進制，2 進制中 1 代表吸合，0 代表斷開，11111111為全開，00000000 為全斷，每 8 路為一個字節，起始為右側開始，如 2,4,6,8，通道打開，其他關閉，則 2,4,6,8 為 10101010,16 進制為 AA ，全部開關指令為 AA

字段	含義	備注
FE	設備地址
0F	0F 指令	返回指令：如果查詢錯誤，返回 0x82
00 00	起始地址
00 08	控制數量	控制的繼電器數量
01	字節數	發送命令字節數
FF （或 00 ）	全開全關命令	FF 全開命令 00 全關命令
F1 D1 （或 B1 91）	CRC16	校驗位

全開返回碼：FE 0F 00 00 00 08 40 02

全斷返回碼：FE 0F 00 00 00 08 40 02

字段	含義	備注
FE	設備地址
0F	0F 指令	返回指令：如果查詢錯誤，返回 0x82
00 00	起始地址
00 08	數量	返回信息的繼電器數量
40 02	CRC16	校驗位
