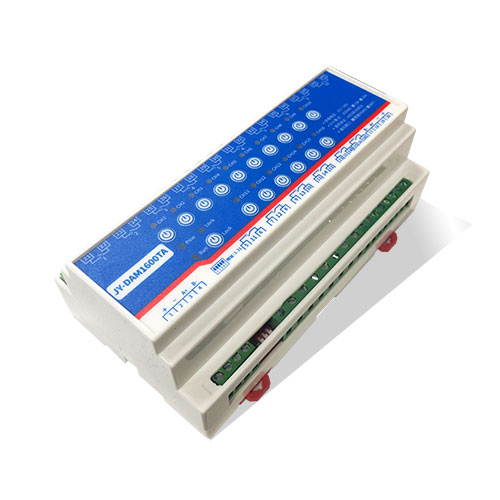

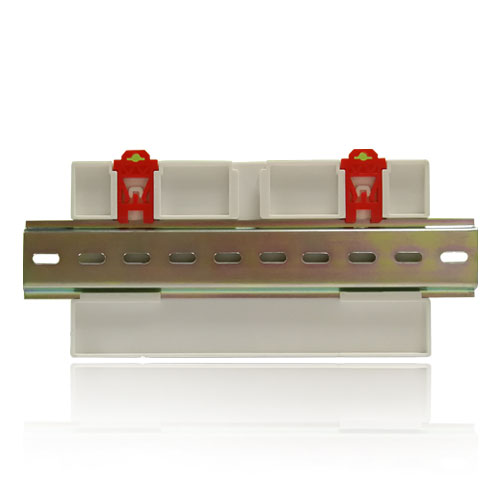

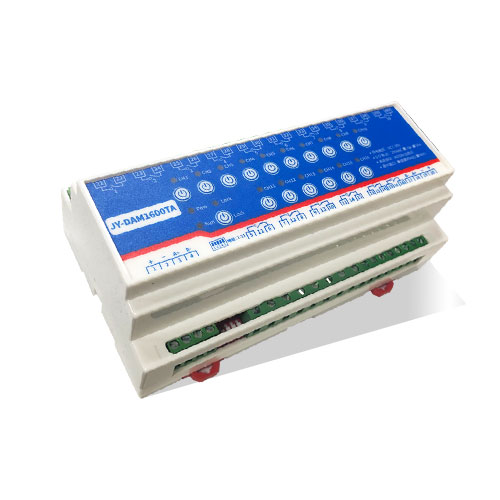

一、產品特點

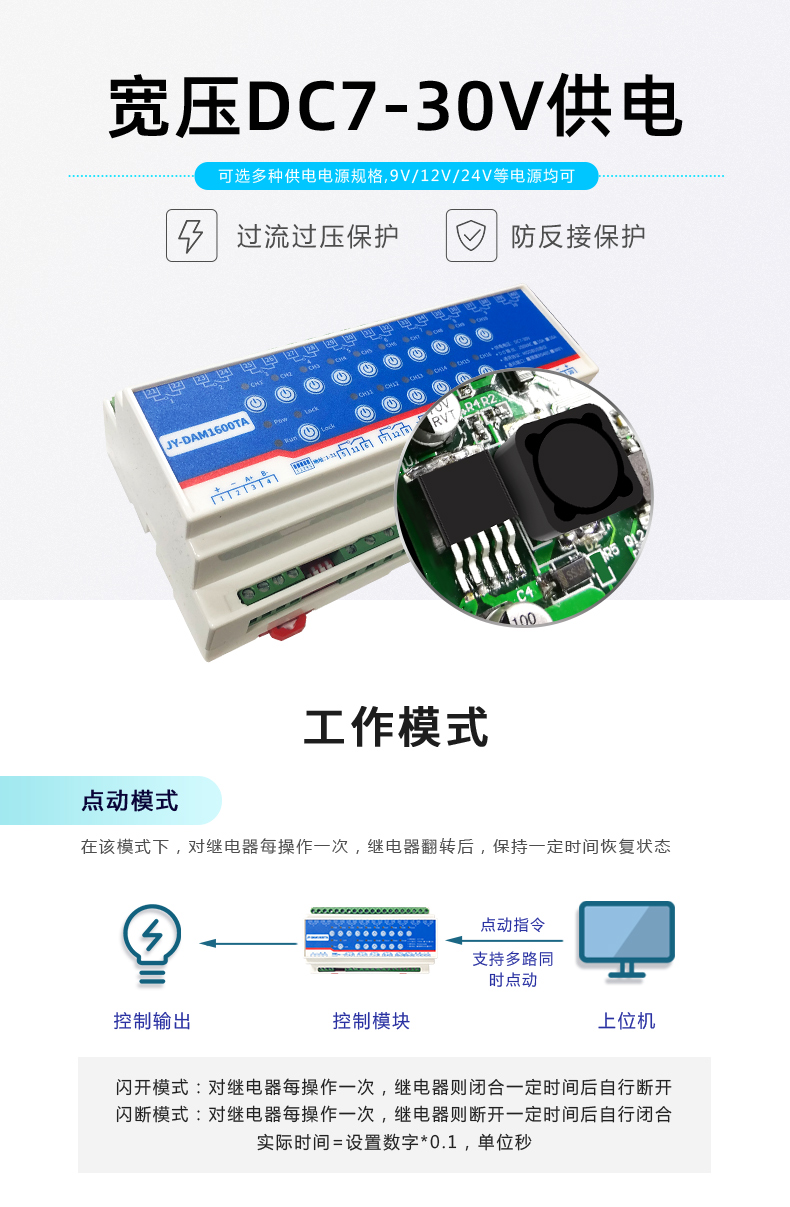

l DC7-30V;

l 繼電器輸出觸點隔離;

l 通訊接口支持 RS485;

l 通信波特率：2400,4800,9600,19200,38400(可以通過軟件修改，默認 9600);

l 通信協議：支持標準 modbus RTU 協議;

l 可以設置 0-255 個設備地址，5 位地址撥碼開關可以設置 1-32 地址碼，大于 31 的 可以通過軟件設置;

l 16 個手動控制按鍵控制對應 16 路繼電器輸出;

l 1 個 Lock 鎖定按鍵，鎖定后，手動控制按鍵失效;

二、產品功能

l 十六路繼電器控制;

l 繼電器狀態掉電記憶;

l 支持電腦軟件手動控制;

l 支持順序啟動模式;

l 支持流水循環模式;

l 支持跑馬循環模式;

l 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉;

l 具有頻閃功能，可以控制器繼電器周期性開關;

三、產品選型

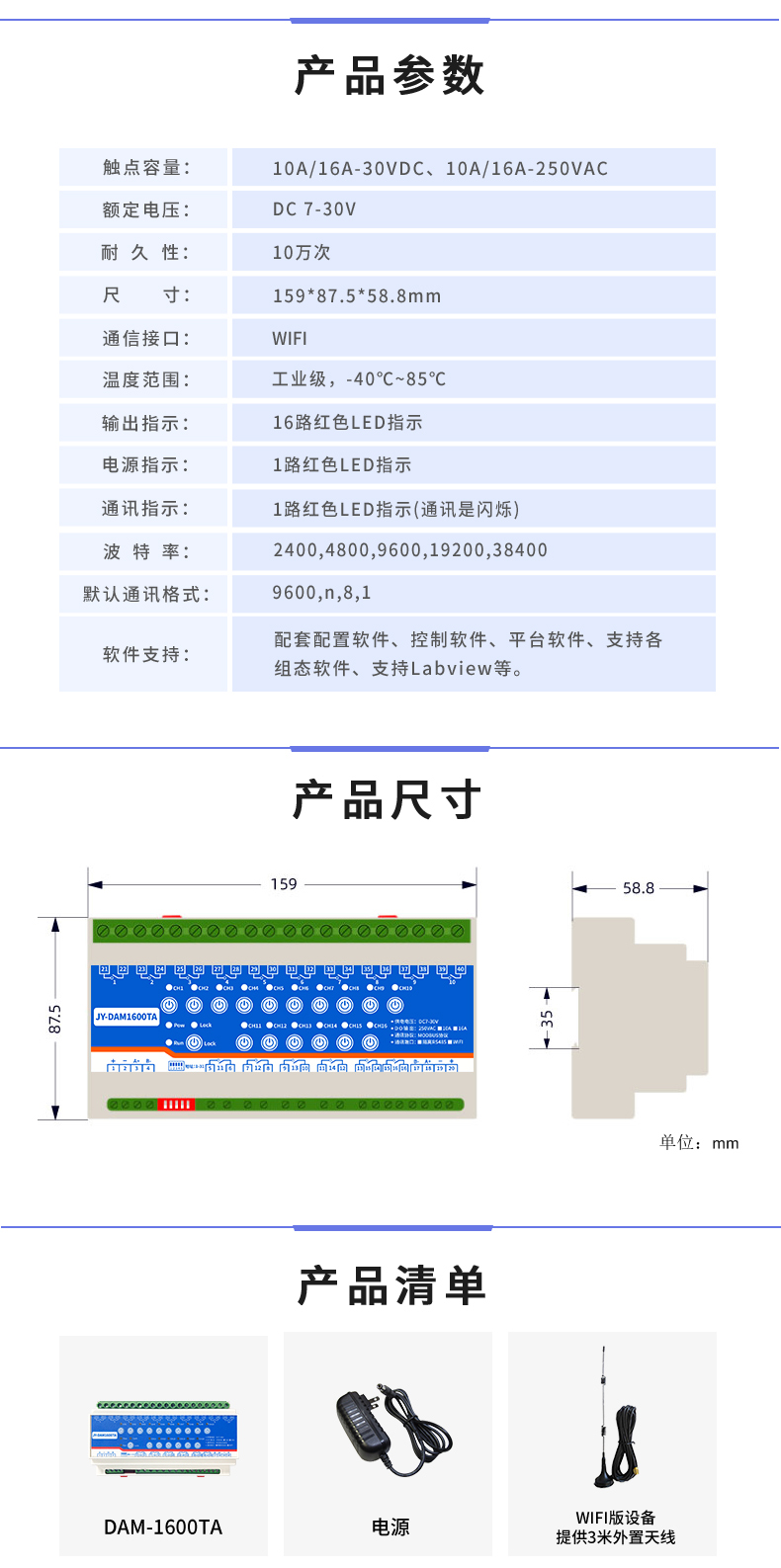

四、主要參數

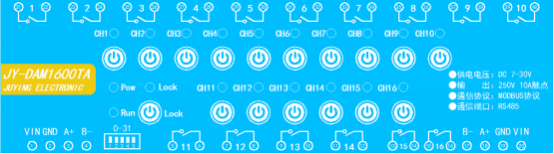

五、接口說明

1、引腳說明

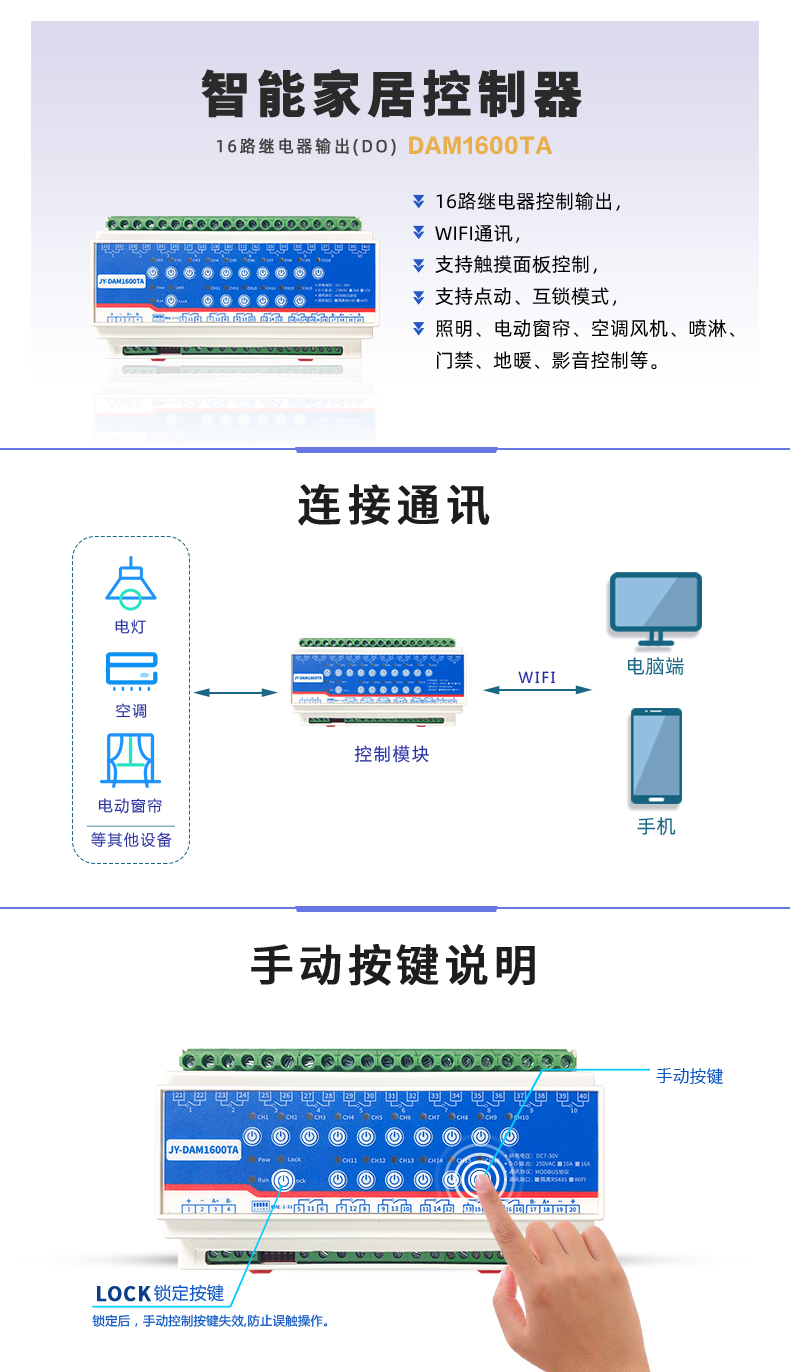

2、按鍵及指示燈說明

①、設備上具有 16 個手動控制按鍵，可現場控制設備通道的閉合和斷開，長按 16 個按鍵中 的任何一個 3S，即可實現所有通道的全開全關。

②、Lock 鍵為鎖定鍵，鎖定后，設備上的 16 個手動按鍵控制失效，此時上位機與設備的通信不受影響。

六、通訊接線及網絡參數配置

配置手冊下載地址：http://955983.cn.cn/zlxz/danziliao/990.html

七、接線說明

繼電器接線說明

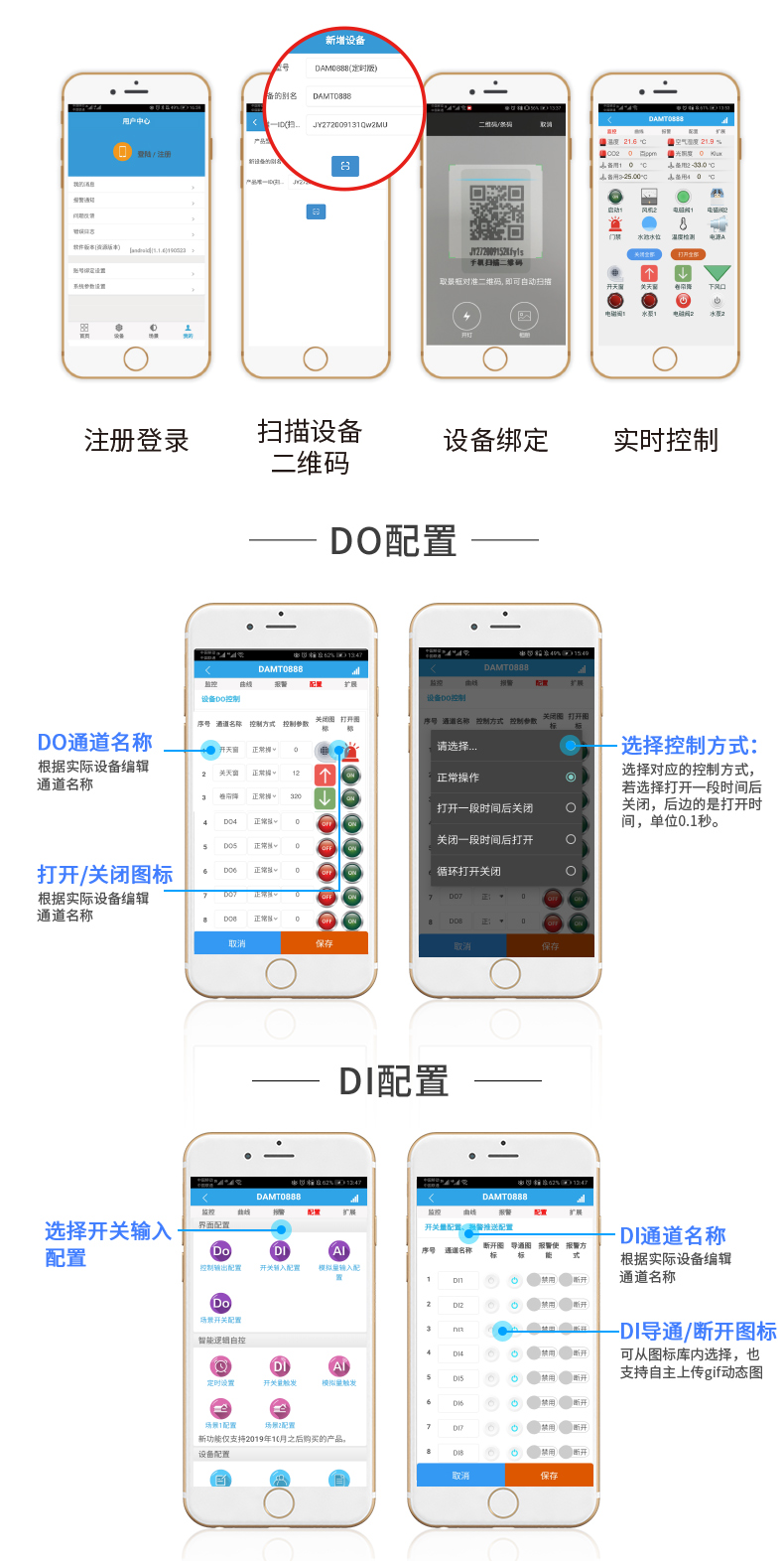

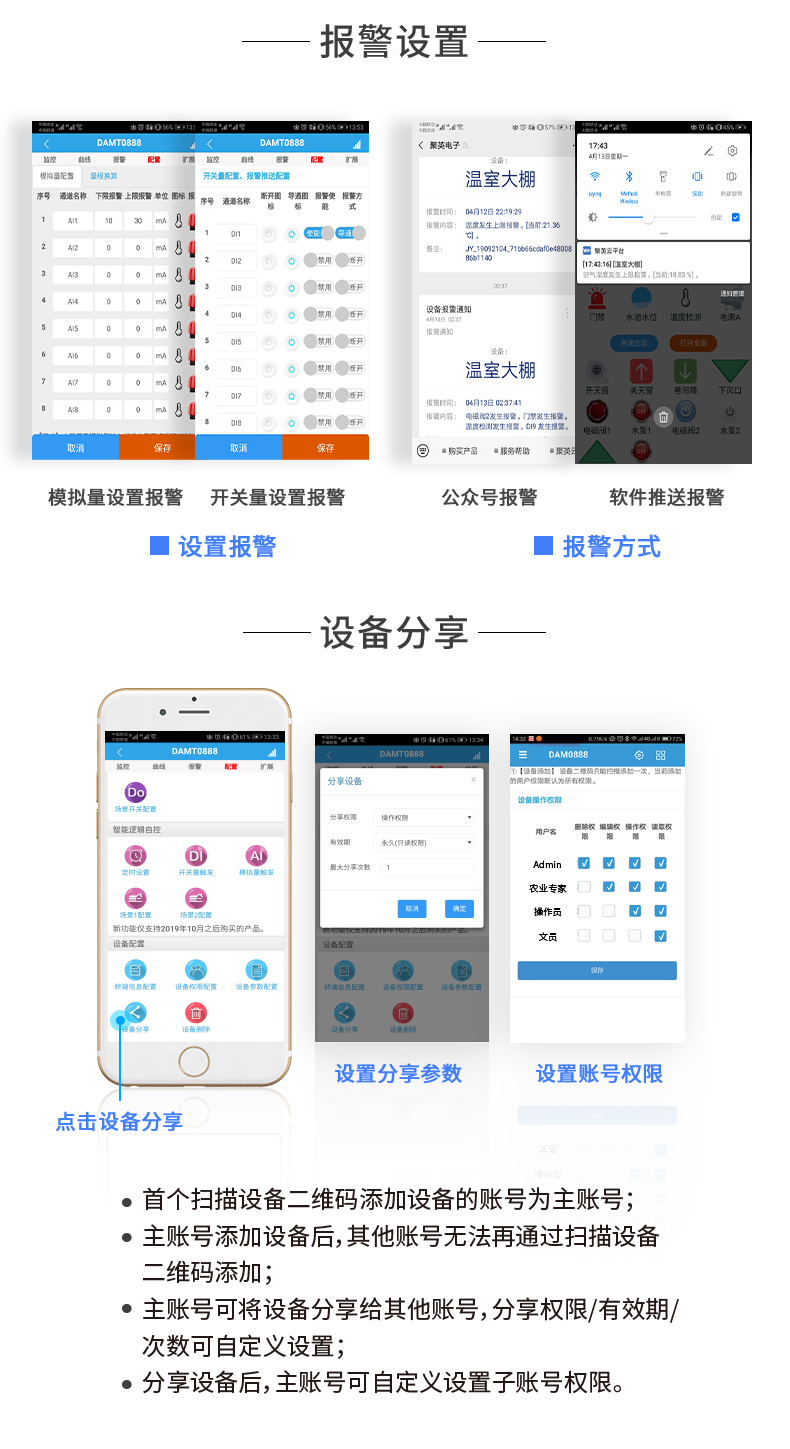

八、測試軟件說明

軟件下載

測試軟件及使用說明下載地址：http://955983.cn.cn/zlxz/danziliao/1105.html

應用軟件及使用說明下載地址：http://955983.cn.cn/zlxz/danziliao/980.html

九、工作模式

1、閃開閃斷功能及設置

1.1 、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次(閉合時斷開，斷開時 閉合);

閃開模式：對繼電器每操作一次，繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0.1)后自行斷開;

閃斷模式：對繼電器每操作一次，繼電器則斷開 1.秒(時間可調)后自行閉 合;

1.2 、閃斷閃開的設置

打開“聚英翱翔 DAM 調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選 擇。(后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】)

注： 閃斷閃開模式不能寫入設備芯片內， 軟件上選擇閃斷閃開模式后，所有 通道都為閃斷閃開模式下，可通過發送單 個通道的閃斷閃開指令來進行單個通 道的控制，不影響其他通道的正常控制。

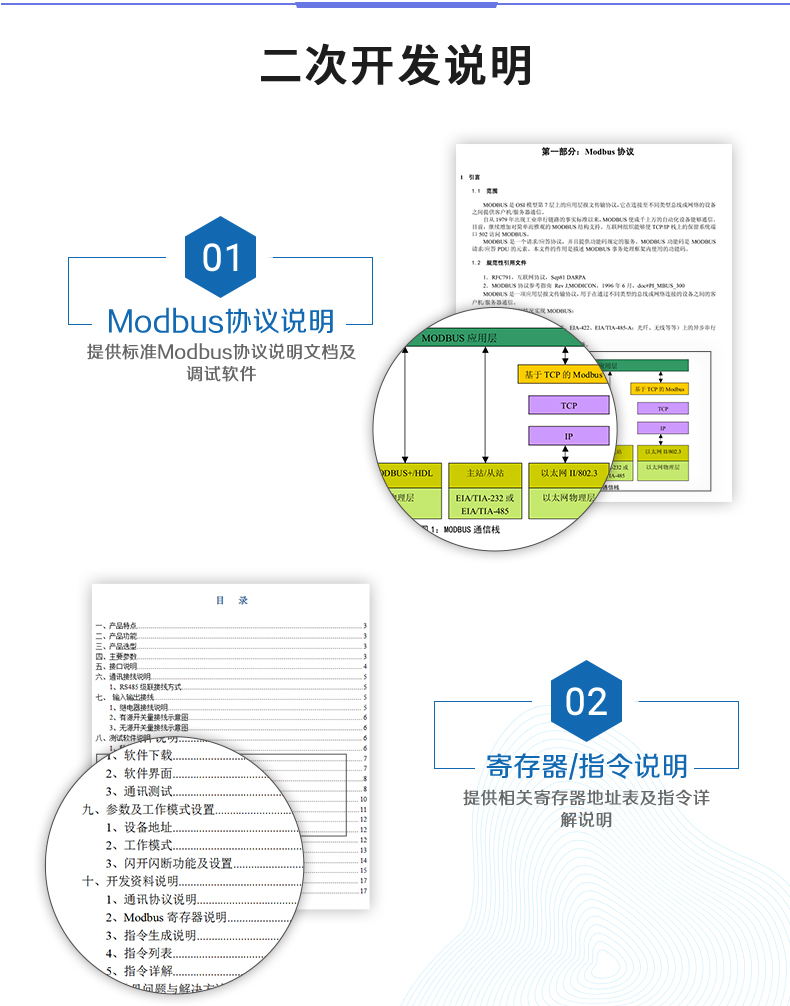

十、開發資料說明

1、通訊協議說明

本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議中文版參考：

http://955983.cn.cn/software/software/Modbus%20POLL 軟件及使用教程.rar

本產品支持 modbus RTU 格式。

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

線圈寄存器地址表：

備注：

①：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。

②：波特率數值對應表

③：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控 制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指 定的硬件上。

模式測試說明：

模式為 0 的時候，可以通過通用繼電器測試軟件和自定義協議測試軟件進行控制

模式為 1 的時候，輸入光耦可以觸發對應繼電器的狀態翻轉 模式為 2 的時候，輸入光耦狀態直接決定繼電器的狀態

模式為 3 的時候，功能同等于模式 2

模式為 4 的時候，兩個 DAM1616 通過 485 總線連接，A+接 A+，B-接 B-.都配置為 4，然后 觸發 1 號板卡的光耦可以翻轉 2 號板卡的繼電器

模式為 5 的時候，按照模式 4 接線，觸發 1 號板卡的光耦，則 2 號板的對應繼電器會跟隨 1 號板卡的光耦狀態

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

參考資料：

http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3、指令生成說明

應用舉例及其說明：本機地址除了偏移地址地址之外，還有默認的 254 為廣播地址。當 總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個 設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232 總線為 1 對 1 總線，即總線上只能有兩個設備，例如電腦與繼電器板卡， 只有 485 總線才可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據 modbus 協議生成，對于繼 電器線圈的讀寫，實際就是對 modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

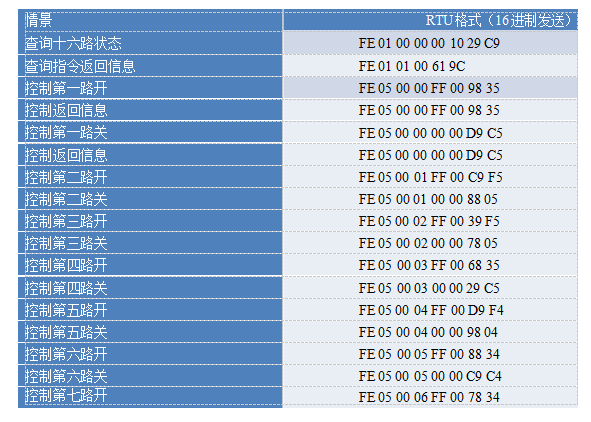

4、指令列表

5、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 、繼電器狀態

繼電器查詢

查詢 16 路繼電器

FE 01 00 00 00 10 29 C9

繼電器卡返回信息：

FE 01 01 00 61 9C

5.3 、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼：FE 0F 00 00 00 10 02 00 00 A7 D4

全斷全開返回碼：FE 0F 00 00 00 10 40 08

十一、常見問題與解決方法

1 、連接設備的 WIFI 信號弱，不穩定。

檢查設備的供電電壓和電流，設備供電電流要求 1A 以上。

2 、設備復位時，WIFI 信號不出現

短接注意引腳接觸好，復位時間 6-10s,復位成功時，網口黃的和綠燈會同時閃爍后熄滅， 等待 30s，信號出現，可多次復位。
