一、產品概述

JY-D2D-LoRa 無線對傳模塊 是一款基于 LoRa 調制技術實現開關量遠程傳輸?shù)慕K端設備， 設備可由客戶需求切換主從機身份和通信速率，支持一對一和一對多的雙向傳輸。

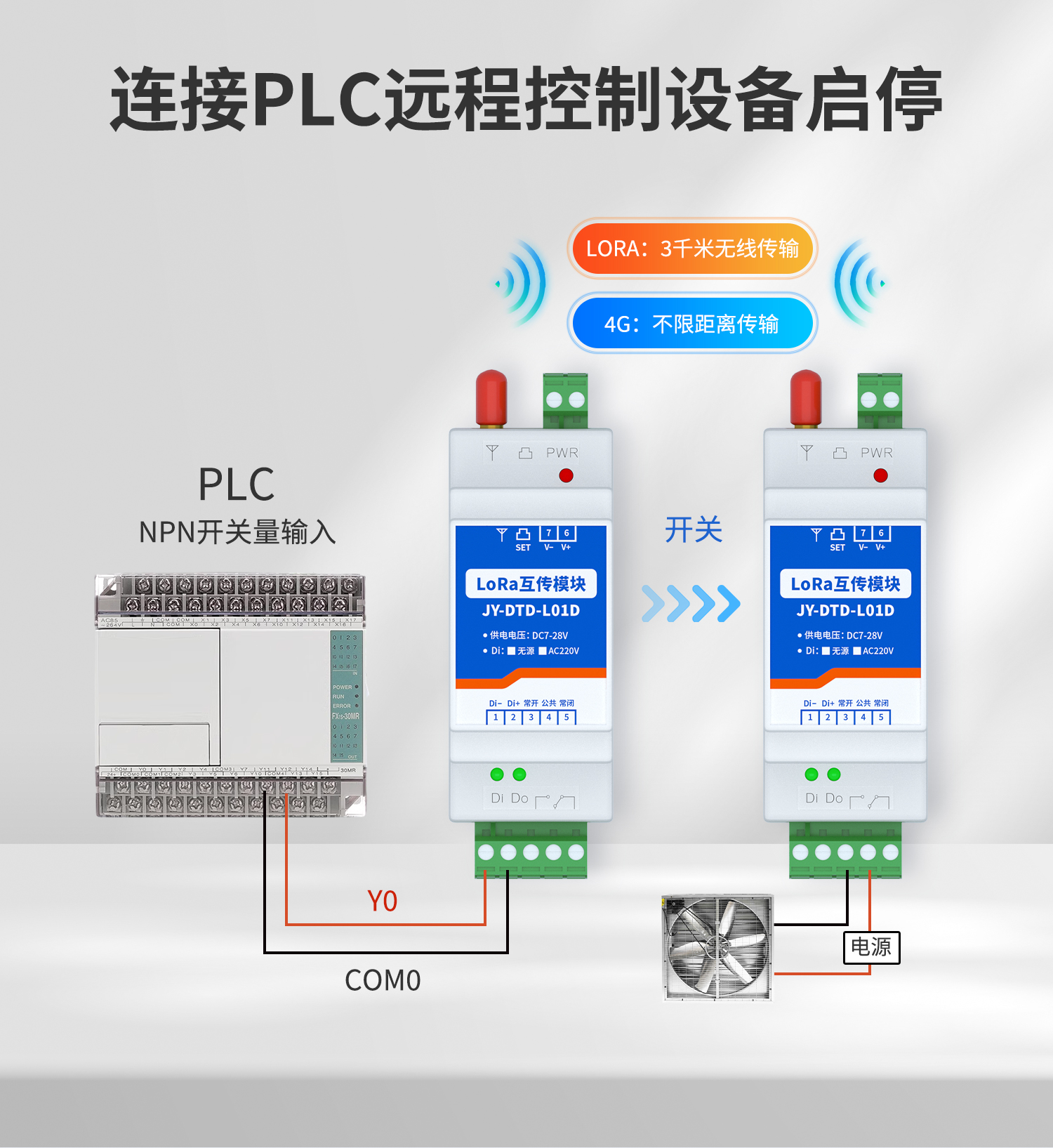

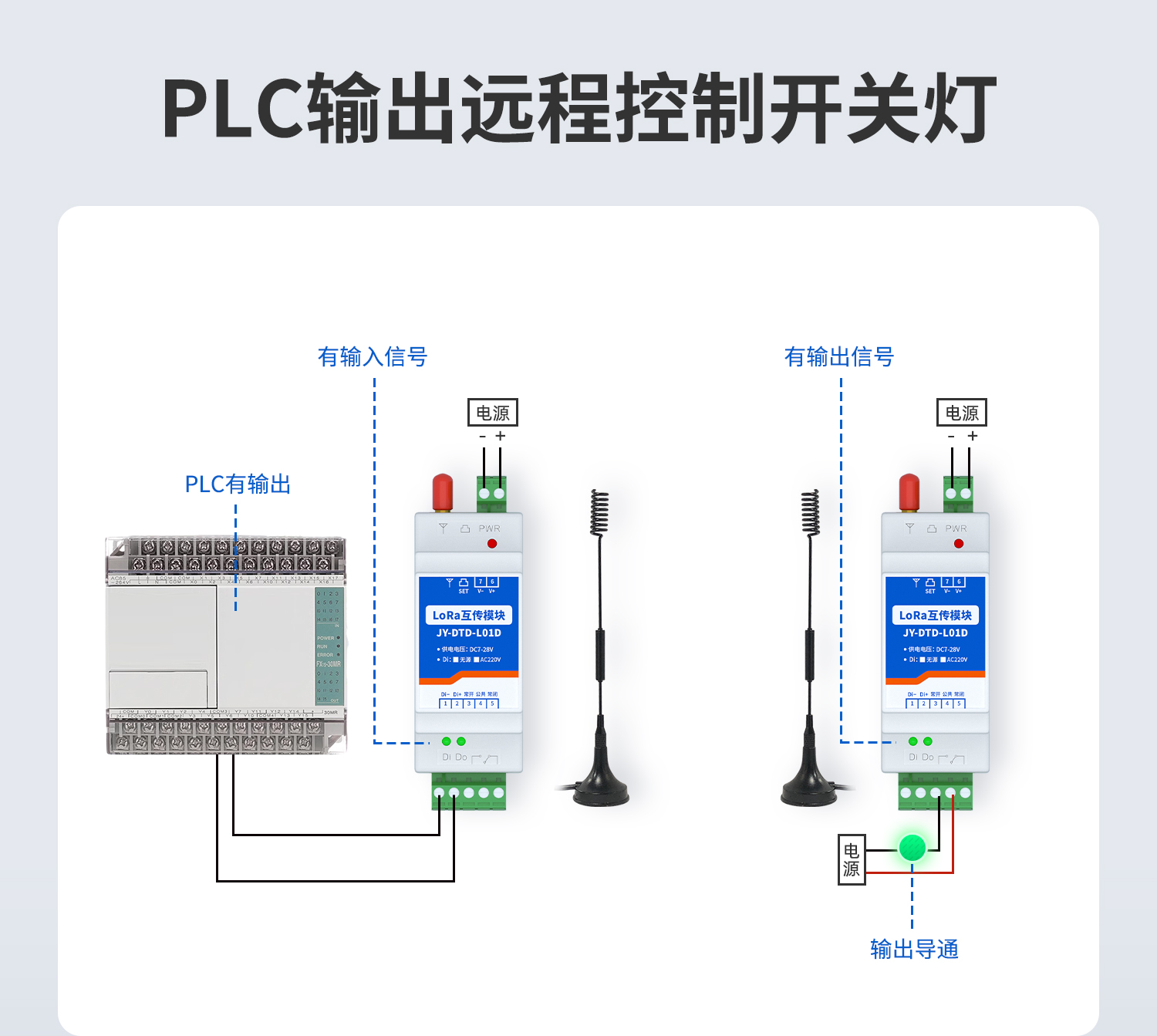

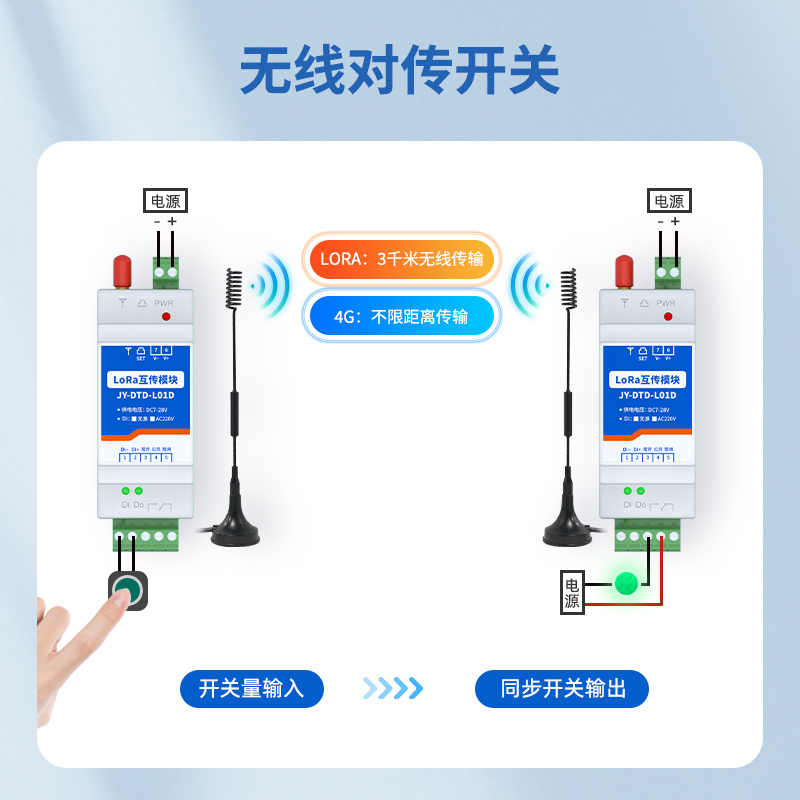

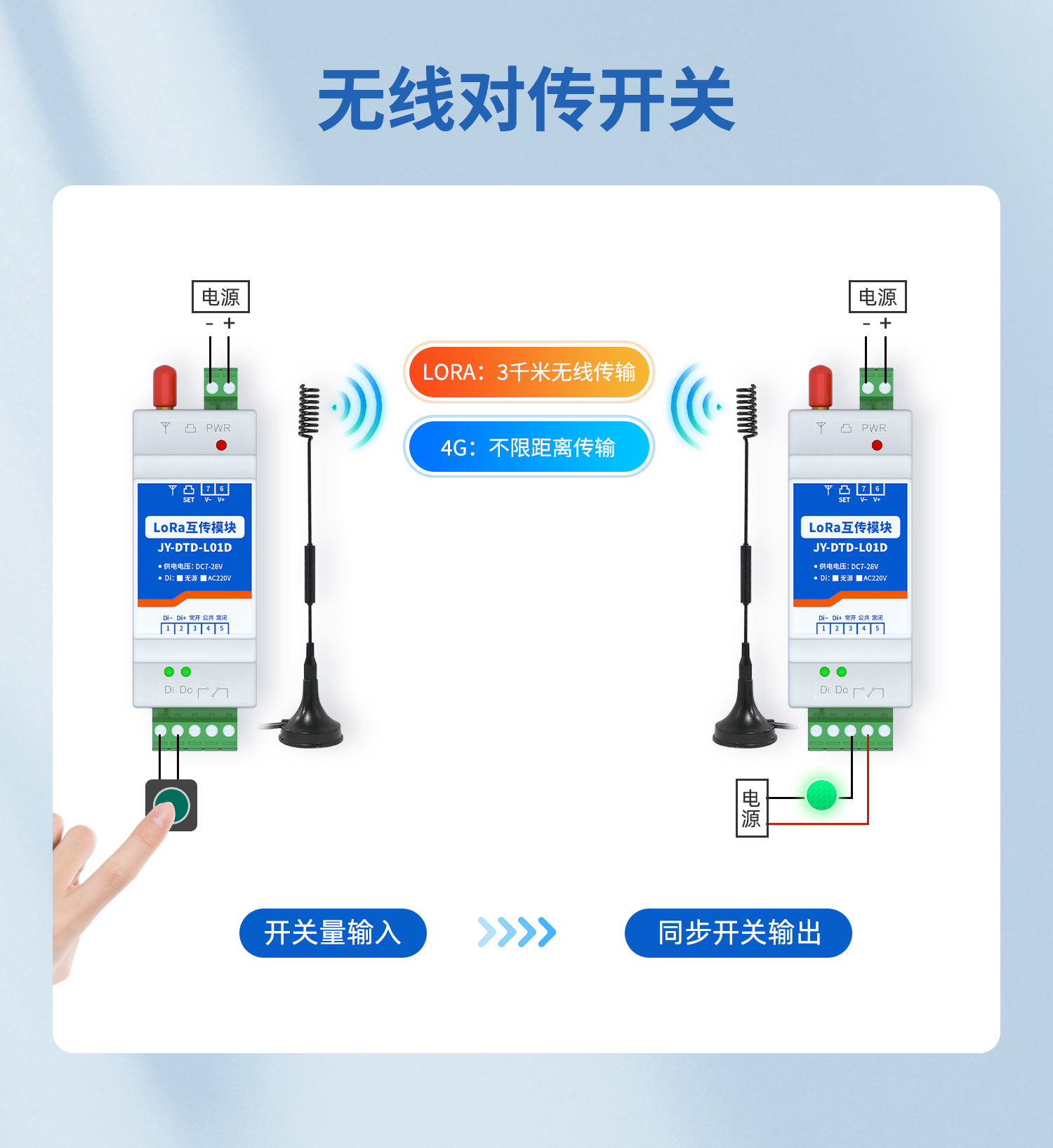

一對一(一主一從) 主設備 A 采集輸入的開關量狀態通過無線傳輸給配對的從設備 B， 從設備 B 根據接收的 數據控制相應繼電器的輸出， 反向同樣從設備的開關量輸入也可控制主設備的繼電器輸出，實現開關量的遠程傳輸;一對多(一主多從)主設備 A 采集輸入開關量通過無線傳輸給所有的從設備，實現從設備繼電器輸出的控制，主設備自動屏蔽從設備的無線指令，實現單向數據傳輸; 一對一和一對多通信距離可達 5000m(低速模式)。

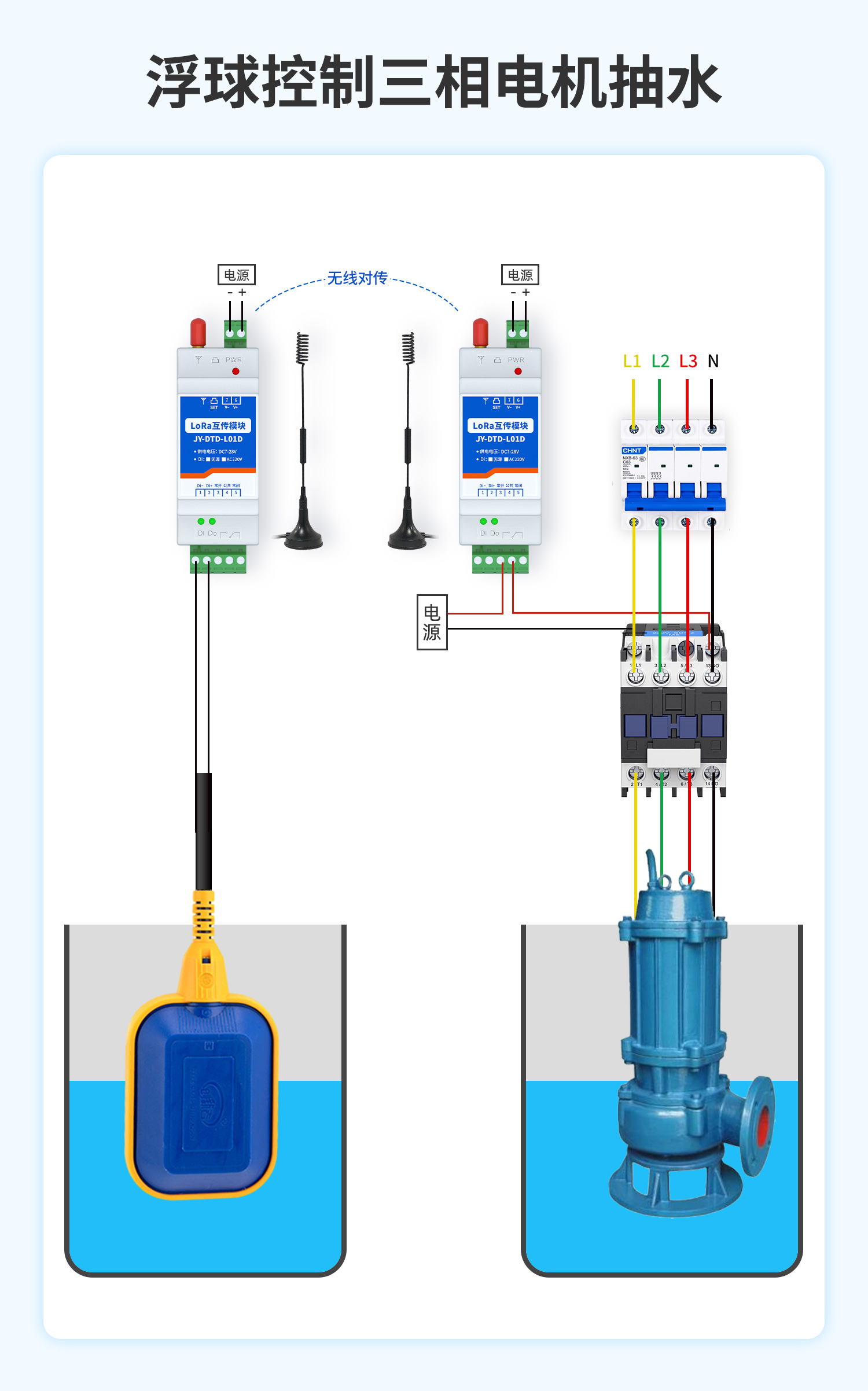

適用場景：工業設備控制，智慧農業，智慧交通，智慧社區，水文檢測預警，水產養殖、 卷閘門遙控等。

二、功能特點

l DC7-30V 寬壓供電。

l 尺寸小，通訊便捷。

l 電源防反接，過流保護。

l 支持 RS485 通信。

l 支持一路開關量輸入和一路繼電器輸出

l 5000m 遠距離通信。

l 標準 35mm 導軌安裝。

l 多路 LED 指示工作狀態。

l 支持硬件看門狗， 具有高度的可靠性;

三、規格參數

四、硬件描述

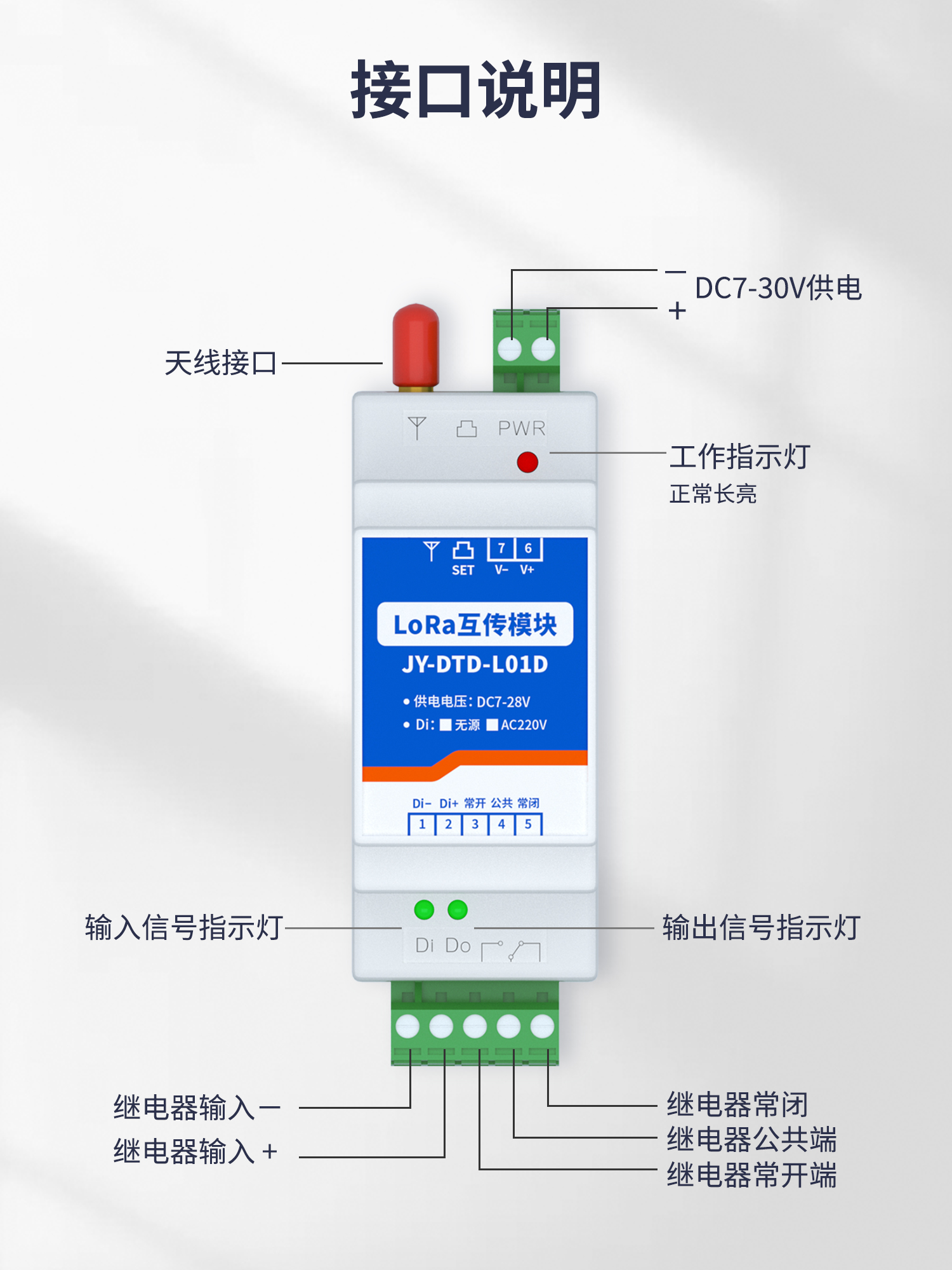

4.1 接口說明

4.2 指示燈說明

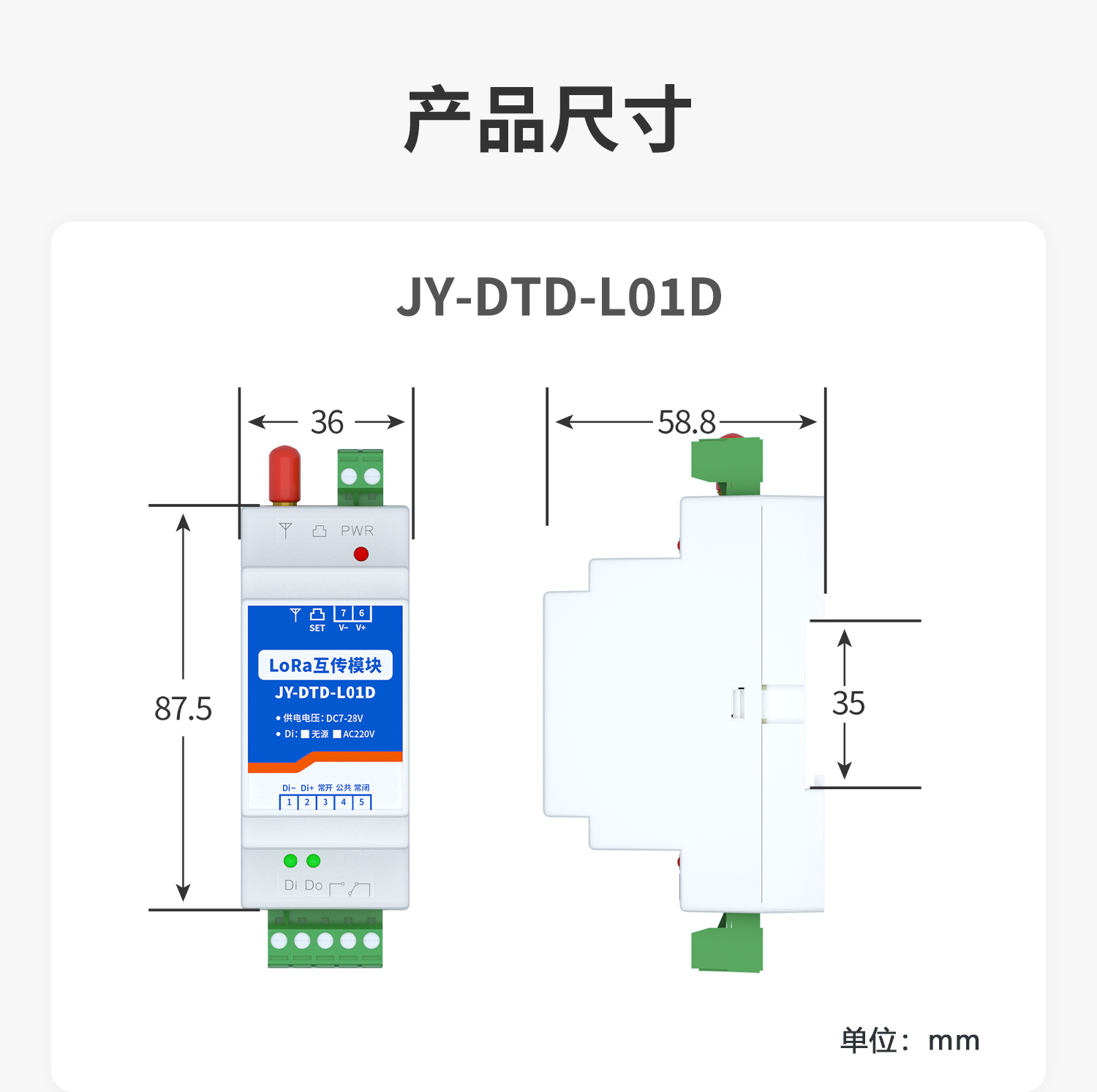

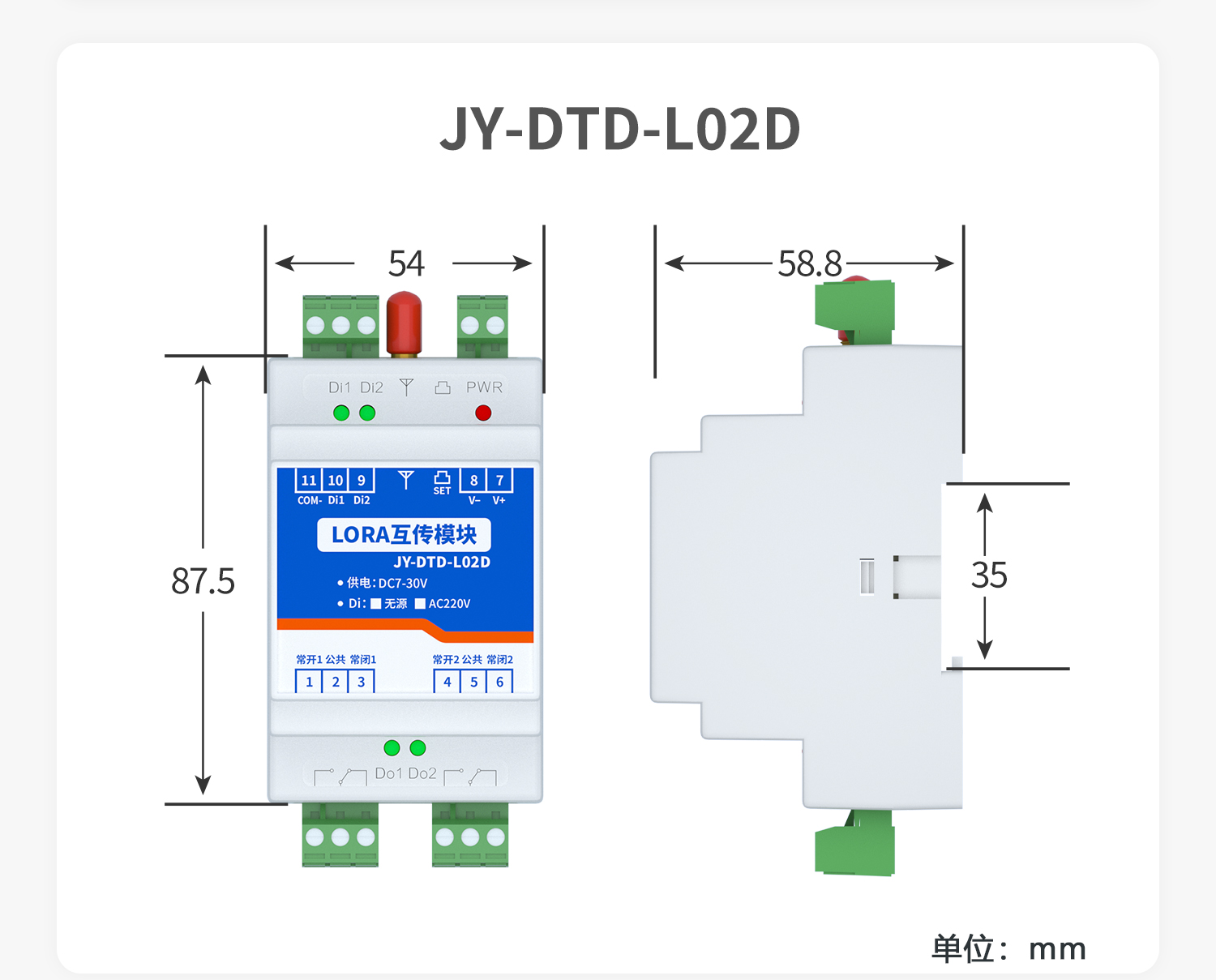

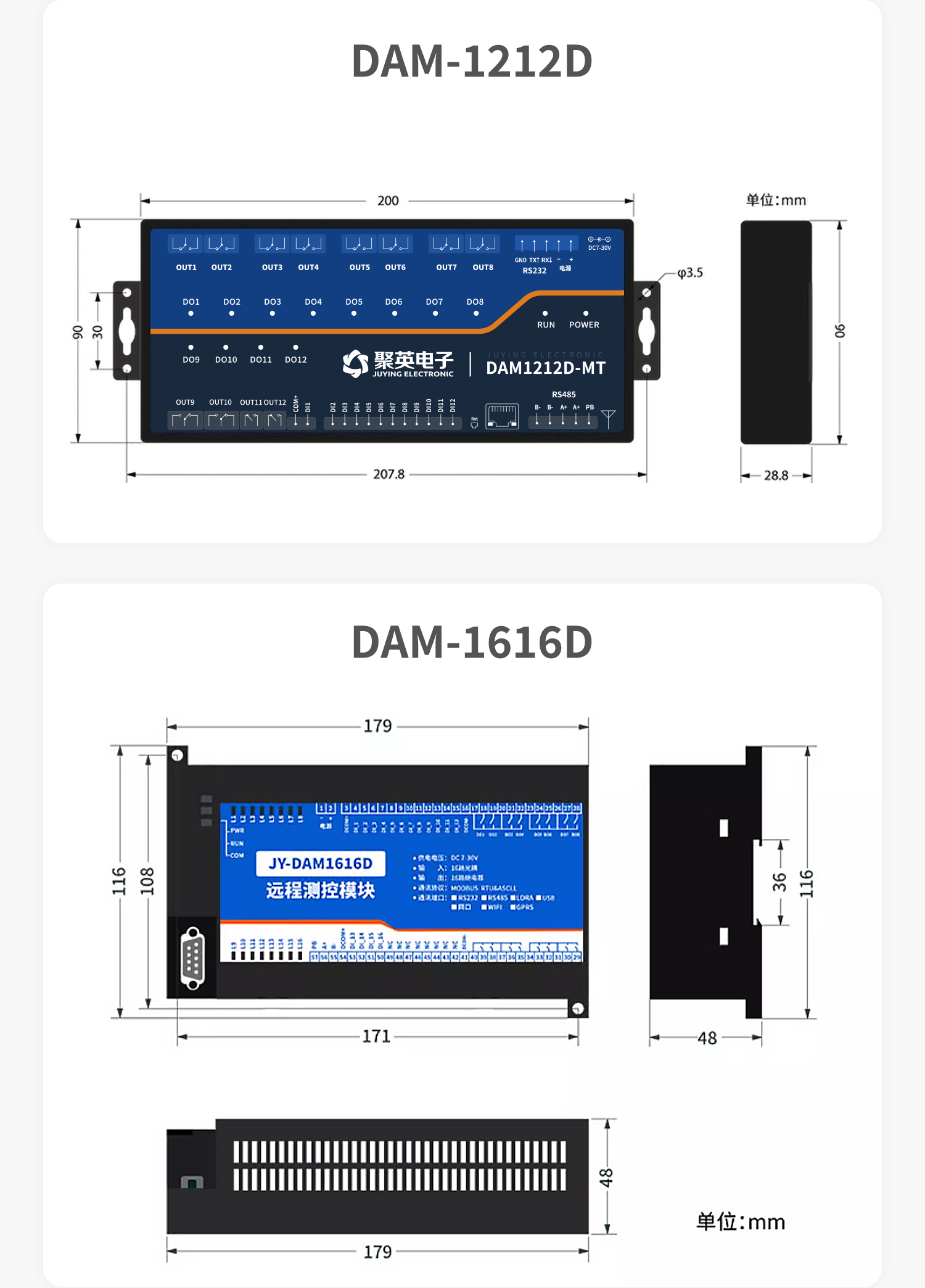

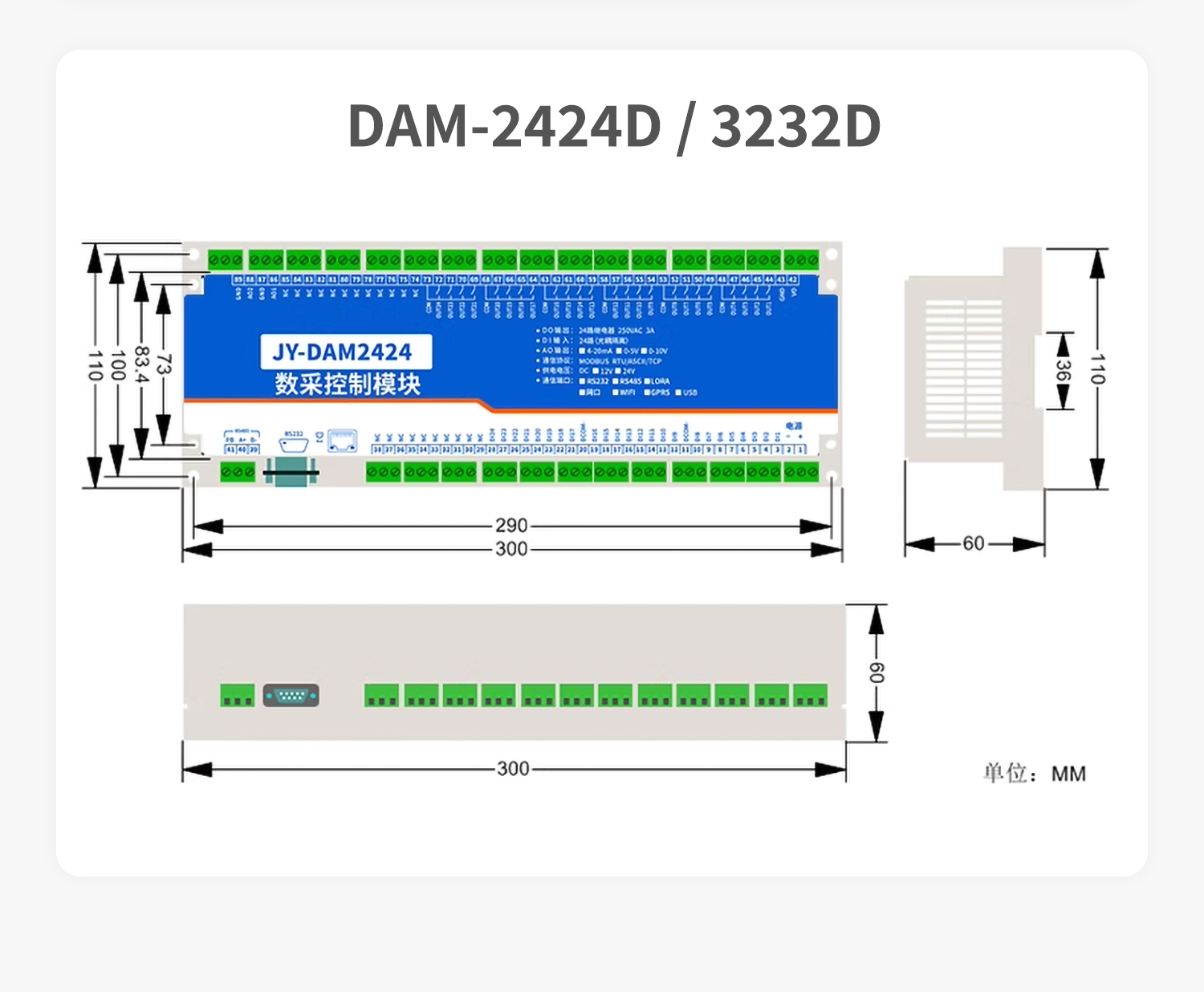

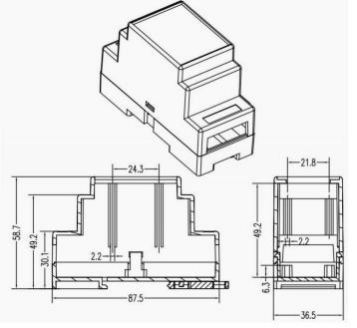

4.3 尺寸描述

五、接線說明

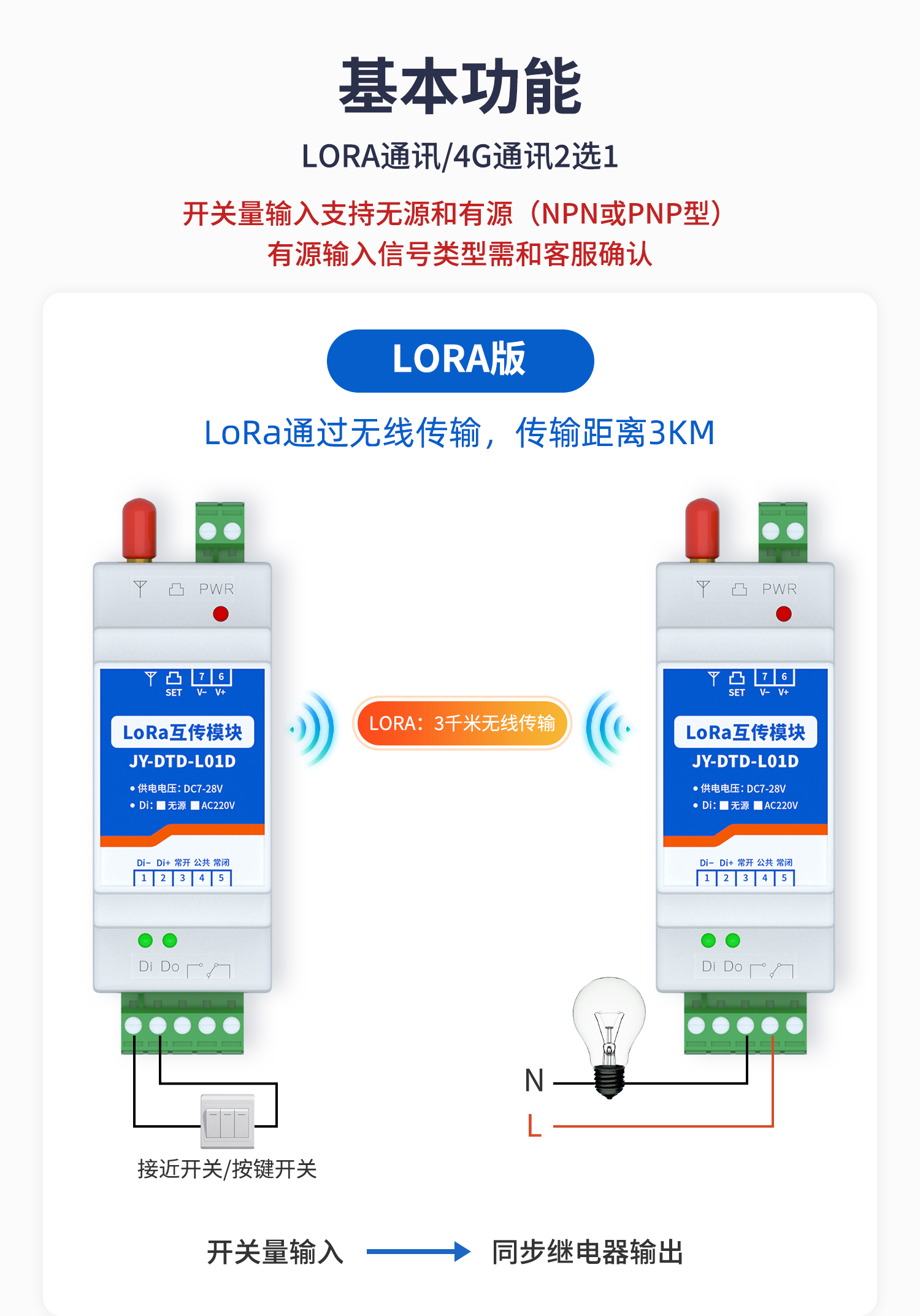

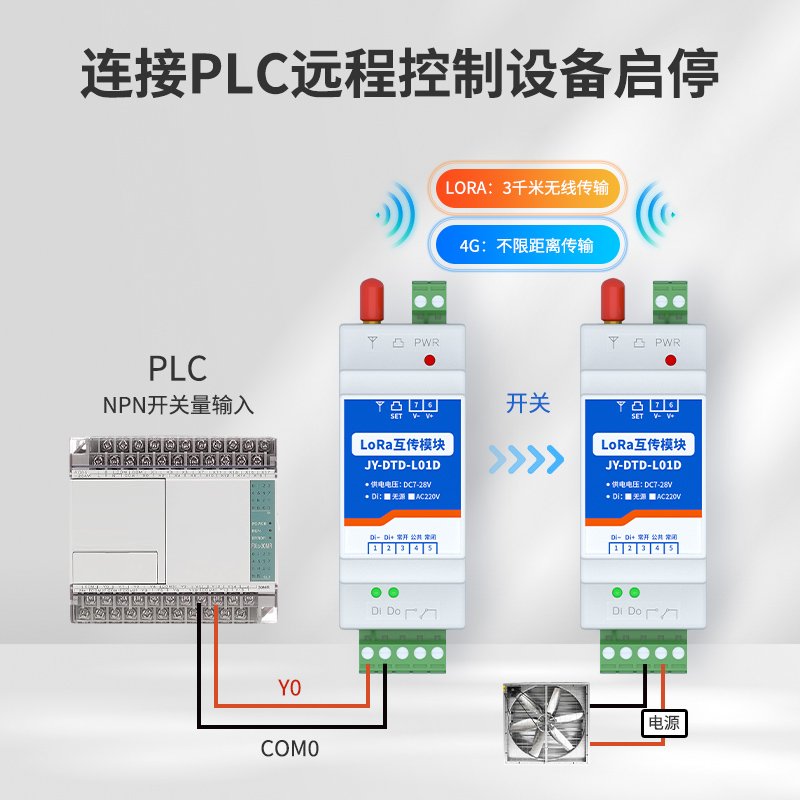

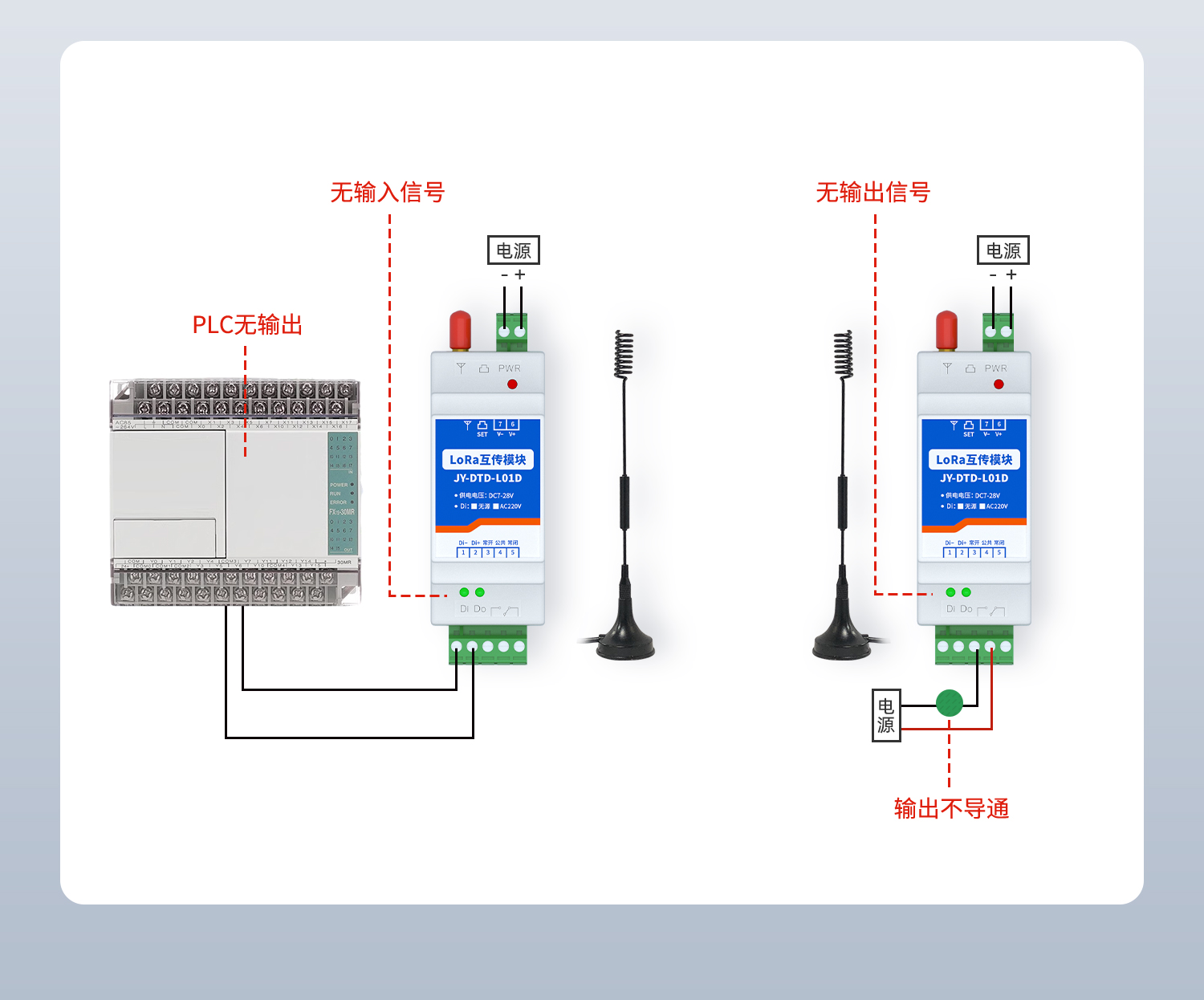

5.1 開關量輸入接線

干接點接法： 輸入端的 DI 和 COM 之間串入無源開關， 通過控制開關的閉 合、 斷開控制輸入量的狀態。

濕節點接法： 串入 NPN 傳感器替代開關;

5.2 輸出接線

輸 出 采 用一 組 轉 換 繼 電 器 ， 輸 出 節 點 分 為常 開( NO--COM ) 和 常 閉(NC--COM) 兩種接法， 可以根據自己使用場景選擇合適的接線方式。

5.3 485 接線說明

此 485 通信端口只用于主從機的配對過程、兩個透傳設備的 A+ 和 B-相接。

六、使用說明

設備上電2s 內連接指示燈常亮為主機、閃爍為從機(閃爍次數代表從機 ID號)。

一對一為雙向控制信息傳輸、一對多為單向(主->全部從設備)控制信息傳輸。

6.1 主從機身份切換

主從機身份可通過設備開機2s 內的連接指示燈狀態區分(常亮為主機，閃爍為子機，閃爍次數代表從機 ID)。

長按按鍵6 秒，再點按一下，恢復默認參數(高速)，并配置為主機模式。長按按鍵6 秒，恢復默認參數，配置為子機模式。

6.2 從機 ID 配置

1) 長按按鍵后設備上電啟動后，會自動進入地址配置模式，超時 1 分鐘會退出此模式。

2) 進入地址配置模式后長按6 秒，點按一下地址為 1，再次點按地址增 1，以此類推。

6.3 硬件配對

設備配對需先設置設備主從機身份。

1) 兩設備的 485 通信口相互連接(A+連接A+、B-連接 B-)。

2) 主機按鍵短按一下，設備會自動交換配對信息，完成配對。

6.4 無線配對過程

設備配對需先設置設備主從機身份。

1) 主從機分別長按 3 秒，點按 1 次 SET，進入聯機配對模式(連接指示燈會頻閃3 次)，設備會自動傳輸配對信息。

2) 配對成功后主機、子機會頻閃3 次，退出聯機配對模式、超過2 分鐘配對失敗，設備會自動退出配對模式。

3) 多從機配對與第二部操作相同，將需要配對的設備按其操作，已配好的

設備不發送更改，但從設備的 ID 須不同。

6.5 設備通信速率

設備通信速率與無線開關量控制滯后時間從反比，具體參考3-規格參數。

設備長按按鍵6 秒后，再點按一下配置為高速模式，兩下為中速模式，三下為低速模式，同時配置為主機模式，子機只能通過與主機的配對自動切換為與主機一致的通信模式。

七、注意事項

1) JY-D2D-LoRa 無線對傳模塊是半雙工的通訊設備， 在環境比較復雜的情 況下， 信號在空中耗時不確定， 適合對實時性 <= 200ms(擴頻：7 )的應用場景場景。

2) 本產品需天線工作頻段： 470~510MHz， 超出該范圍， 則收發性能會有影響;

3) 在使用時請檢查天線接口處是否擰緊， 并將天線豎直放置， 盡量遠離大 型金屬設備。

4)請勿將液體滴到或濺到設備上， 防止液體流入設備。

5) 請勿將設備安裝在易燃易爆、 潮濕、 有灰塵或煤煙的場所。
