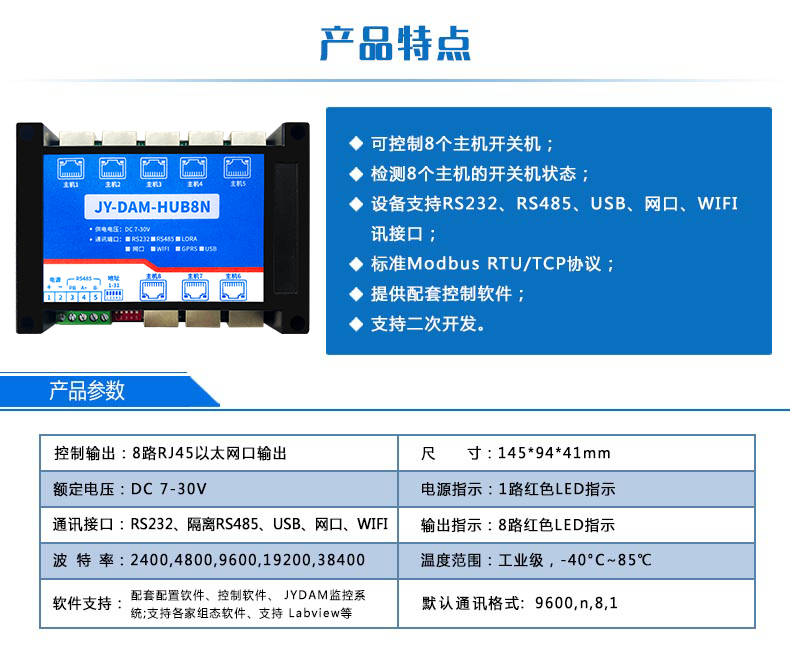

一、產品特點

DC7-30V;

繼電器輸出觸點隔離;

通訊接口支持 RS485 或 RS232 ，網口，WiFi;

通信波特率：2400,4800,9600, 19200,38400(可以通過軟件修改，默認 9600);

通信協議：支持標準modbus RTU 協議;

可以設置 0-255 個設備地址，可以通過軟件設置;

八路遠程控制電腦開關機并檢測狀態

二、產品功能

八路繼電器控制輸出;

八路開機狀態采集輸入(5-24V);

三、產品選型

四、主要參數

五、接口說明

六、通訊接線說明

1、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽 可以接 GND 。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

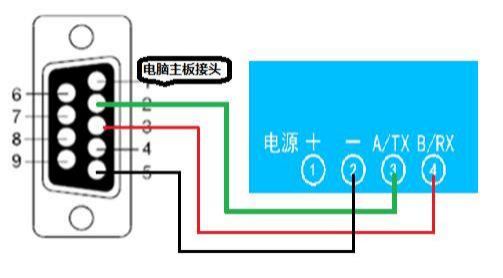

2、RS232 接線連接方式

七、輸入輸出接線

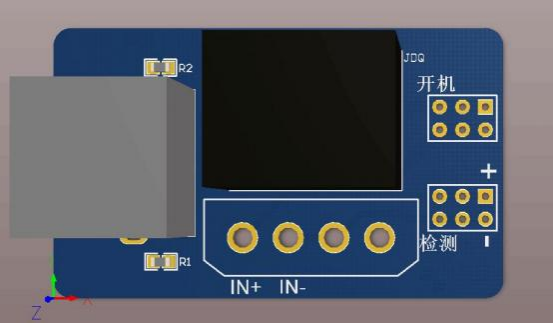

1、開關機子板接線說明

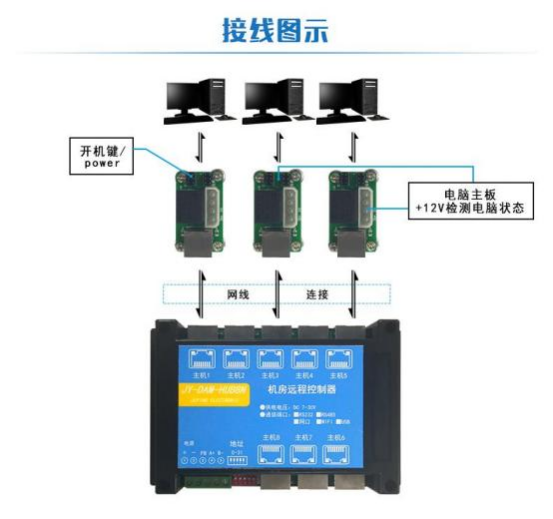

八、工作描述

設備上的八個網口通過網線接八個開關的子板。子板上有繼電器輸出的干接點(板上印著 “開機 ”的接線柱)，連接到電腦的開機按鍵上;子板上的檢測輸入是接在電腦的 12V 或 者 5V 的電源輸出接口上，負責檢測電腦的開機狀態。

例如：第一路的子板上的繼電器接在電腦的開機按鍵上，板上的檢測輸入接在電腦的 12V 電源輸出接口上。

(1)當電腦為關機狀態時，發送第一路繼電器打開指令(FE 05 00 00 FF 00 98 35),則繼電 器點動 0.5S ， 電腦開機。開機后發送開關量狀態查詢指令(FE 02 00 00 00 08 6D C3)，返 回指令(FE 02 01 01 50 5C) 證明開機成功?；蛘哂^察第一路網口的黃色指示燈是否亮， 亮代表電腦開機，否則電腦關機。

(2)當電腦為開機狀態時，發送第一路繼電器關閉指令(FE 05 00 00 00 00 D9 C5),則繼 電器點動 0.5S ， 電腦關機。關機后發送開關量狀態查詢指令(FE 02 00 00 00 08 6D C3)， 返回指令(FE 02 01 00 91 9C) 證明關機成功?；蛘哂^察第一路網口的黃色指示燈是否亮， 亮代表電腦開機，否則電腦關機。

注：電腦為開機狀態時，發送開機指令，繼電器無動作;電腦為關機狀態時，發送關機指令， 繼電器無動作。

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://955983.cn/software

2、軟件界面

軟件功能：

繼電器狀態查詢

繼電器獨立控制

開關量狀態查詢

調試信息查詢

3、通訊測試

1 選擇設備當前串口號，打開串口;

2 選擇對應的產品型號;

3 設備地址修改為 254 ，點擊“讀取地址 ”，軟件底部提示“讀取成功 ”，讀到的設備地 址為“0 ”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

九、參數及工作模式配置

1、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 0 ，使用廣播地址為 254 進行通訊， 用0 無法通訊。

設備地址=撥碼開關地址+偏移地址。

撥碼開關地址：是五位撥碼開關地址。(范圍 0~31)

設備基地址：是指軟件設置的地址，也叫偏移地址。

具體關系是：設備地址=撥碼開關地址+設備基地址(無撥碼開關設備：設備地址=設備基地 址)。

①、五個撥碼全都撥到“ON ”位置時，為地址“31 ”;

②、五個撥碼全都撥到“OFF ”位置時，為地址“0 ”;

③ 、最左邊 1 為二進制最低位。

④、地址表：

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入 254 ，然后點擊軟件上方“讀取地址 ” 即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取

點擊 DAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏 移地址進行讀取或設置。

1.4 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。

本產品支持 modbus RTU 格式。

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列 Modbus 地址：

00001 至 09999 是離散輸出(線圈)

10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入)

40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用 5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。

② ：波特率數值對應表

③ ：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控 制只能使用 00001---00002 地址。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的 254 為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254 地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通 過地址區別。

注意：RS485 總線可以掛載多個設備。

指令可通過“聚英翱翔 DAM 調試軟件 ”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus 協議生成，對于繼 電器線圈的讀寫，實際就是對modbus 寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態，實際上是對繼電器 1 對應的線圈寄存器 0001 的讀寫操作。

4、指令列表

5、指令詳解

5.1 、繼電器輸出

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2 、電腦開機狀態輸入

查詢電腦開機狀態

發送碼：FE 02 00 00 00 08 6D C3

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.3 、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

其中 FF 為全開全關指令，為二進制轉換為 16 進制，2 進制中 1 代表吸合，0 代 表斷開，11111111為全開，00000000 為全斷，每 8 路為一個字節，起始為右側 開始，如 2,4,6,8，通道打開，其他關閉，則 2,4,6,8 為 10101010,16 進制為 AA ， 全部開關指令為 AA

全開返回碼：FE 0F 00 00 00 0A C1 C3

全斷返回碼：FE 0F 00 00 00 08 40 02

十一、常見問題與解決方法

1、232 通訊，設備控制無響應，不動作

設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX ，TX 對 TX ，GND 對 GND

2 、繼電器只能開不能關

讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確， 如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器

3、485 總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊。

廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來 控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。
