控制繼電器的作用有哪些?

　　控制繼電器適用于遠距離接通和分斷交、直流小容量控制電路，可以在電力驅動系統中起到保護和控制作用并能進行信號轉換?？刂评^電器的輸入量通常是電流、電壓等電量，也可以是溫度、壓力、速度等非電量，輸出量則是觸點動作時發出的電信號或輸出電路的參數變化。

　　繼電器是一種常用于自動控制電路的電子控制裝置，其實就是用較小的電流來控制較大電流的“自動開關”，所以在電路中起到自動調節，安全保護，轉換電路等作用。

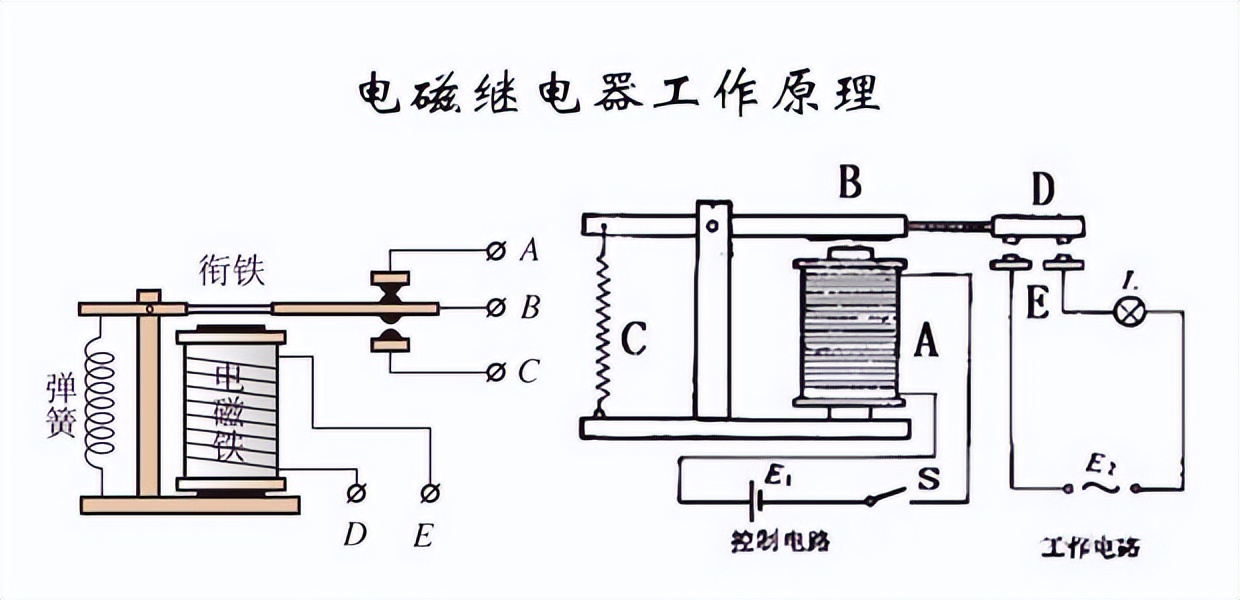

　　電磁繼電器的結構，由鐵芯，線圈，接線柱，接觸簧等組成。如果在線圈兩端加一個電壓，線圈內就會流過一個電流，從而產生電磁效應，銜鐵就會克服返回彈簧對磁芯的拉力，使銜鐵的動觸點與靜觸點(常開觸點)發生吸合。在線圈斷電后，電磁吸力也隨之消失，鐵線被彈簧反力作用回到原來的位置，使動觸點與原來的靜觸點(常閉觸點)相吸合。如此吸合，釋放，達到電路內引通，切斷的目的。

　　任何交流電磁繼電器，其鐵芯都嵌有銅制短路環，而直流繼電器則沒有。

　　工作特性：

　　1、額定電壓：當繼電器工作正常時，線圈需要的電壓。由繼電器的型號決定，交流電壓或直流電壓均可。

　　2、DC電阻：可在萬用表上測試繼電器線圈的直流電阻。

　　3、吸收電流：繼電保護能產生吸引動作的最低電流。一般情況下，所給電流要稍大于吸合電流，以便繼電器穩定地工作。而且對線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍，否則會產生大電流而燒壞線圈。

　　4、放電電流：繼電釋放產生最大電流。在吸合狀態下，繼電器的電流減小到一定程度后，繼電器又回到未通電的釋放狀態。此時電流遠小于吸收電流。

　　5、開關電壓和電流：允許繼電器負載的電壓和電流，決定了繼電器控制電壓和電流的能力，使用時不可超過這個值，否則易損壞繼電器的接觸點。

　　控制繼電器用途廣泛，種類繁多，聚英電子按其輸入量不同分為如下幾類：

　　①電壓繼電器：可以根據電壓變化而工作的繼電器，如用于電動機失壓、欠壓保護的交直流電壓繼電器;用于繞線式電動機制動和反轉控制的交流電壓繼電器。用于直流電動機反轉及反接制動的直流電壓繼電器等。用于電氣設備或電動機免于過電壓和欠電壓的一種保護電器器件。將電壓繼電器線圈并聯接入在主電路中，感測主電路的線路電壓，電壓繼電器的過電壓參數整定值一般為被保護線路額定電壓的1.05～1.2倍。

　?、陔娏骼^電器：可以根據電流變化而工作的繼電器，被用于電動機和其他負載的過載及短路保護、以及直流電動機的磁場控制或失磁保護等。電流繼電器是接在主回路當中，當回路中的電流達到電流繼電器規定范圍外的電流值時這時就會跳開主回路同時發生相關信號。電流繼電器通常用于自動控制電器的電路中，進行通過較小的電流去控制較大電流的自動 開關 ，進行轉換電路起到安全保護的作用。

　?、蹠r間繼電器：這種繼電器從接受信號到執行元件動作有一定時間間隔，如起電動機時用以延時切換起動電阻、電動機能耗制動和生產過程的程序控制等所用的繼電器。利用電磁原理或機械原理實現延時控制電路。也可以說時間繼電器是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。

　?、軣崂^電器：供交流電動機過載及斷相保護用的繼電器。在電路發生過載情況時，過載電流會通過熱繼電器，使得雙金屬片發熱并彎曲，等金屬片彎曲到一定位置后，就會推動動作機構帶動觸點動作，實現斷開電動機效果，所以能夠有效避免線路過載。

　?、轀囟壤^電器：這種繼電器可以供各種設備作過熱保護或溫度控制。由于電網電壓升高，也會導致電動機的鐵芯損耗增加而使鐵芯發熱，這樣也會使繞組溫升過高或者電動機環境溫度過高以及通風不良等.同樣會使繞組溫度過高、出現后兩種情況時，若用熱繼電器顯得無能為力。

　?、匏俣壤^電器：這種繼電器可以供電動機轉速和轉向變化監測。速度繼電器的軸與電動機的軸連接在一起，軸上有圓柱形永久磁鐵，永久磁鐵的外邊有嵌著鼠籠式繞組可以轉動一定角度的外環。
