繼電器觸點形式及符號

　　通常來說繼電器都是由觸點和線圈兩大部分組合而成，因此繼電器電路圖里面的圖形符號也包括兩部分:一組觸點符號表示觸點組合;

以及一個長方形框代表線圈;在觸點不是很多電路相對簡單的時候，往往把觸點組直接畫在線圈框的側面，這種畫法一般就叫著集中表法。簡單明了，一看就明白。

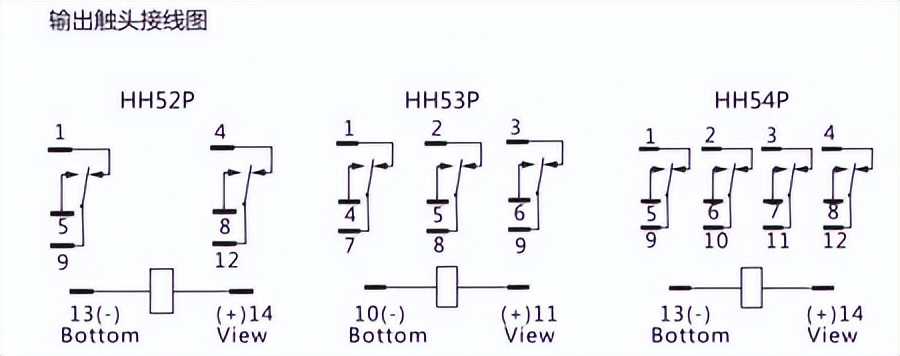

　　當繼電器有兩個線圈時，通常就畫兩個并列的長方形框。一般在長方形框的旁邊或者長方形框的合適位置標上繼電器的文字符號【】。繼電器的觸點一般也有兩種表示方法:把它們直接畫在長方形框的側面是一種，這種畫法表現比較直觀;另外一種就是按照電路連接的需求，把每個觸點分別畫到各自的控制的電路中去，在同一種繼電器的觸點和線圈旁邊分別標注上相同的文字符號，并且要將觸點組碼也編上號碼，以達到各自的區別。

分類

由于實際的功能、安裝、接線以及符號等都不一樣，進而繼電器也因此被分為很多的類型，總體來講它的種類可以根據反映信號、動作原理、動作時間、直流交流等進行分類，繼電器的分類具體情況如下：

1、按照反映信號可分為：電流繼電器、電壓繼電器、速度繼電器、壓力繼電器、溫度繼電器；

2、按照動作原理可分為：電磁繼電器、感應繼電器、電動繼電器、電子繼電器；

3、按照動作時間可分為：瞬時繼電器、延時繼電器；

4、而電磁繼電器能分作直流和交流兩種，并且它們的主要結構組成和工作原理基本上和接觸器是大致相近的，同時交直流各自可分為：電流、電壓、中間、時間等繼電器類型。

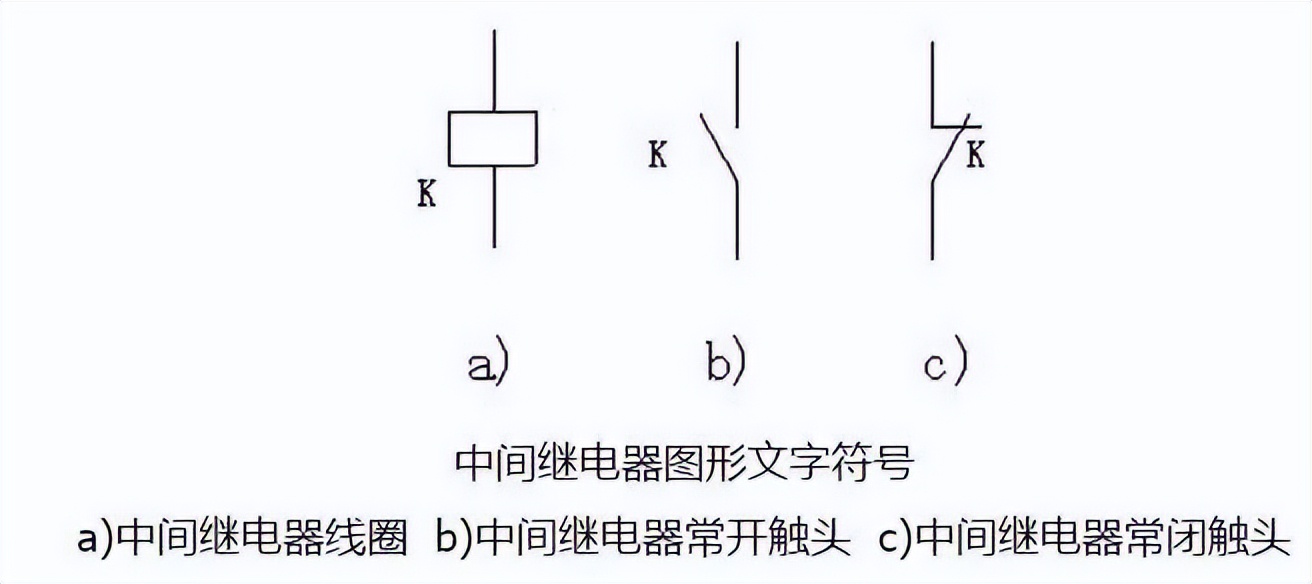

　　圖形符號

　　繼電器是由線圈和觸點組兩部分組成的，繼電器在電路圖中的圖形符號也包括兩部分：一個長方框表示線圈;一組觸點符號表示觸點組合。當觸點不多電路比較簡單時，往往把觸點組直接畫在線圈框的一側。

　　觸點類型

繼電器的觸點類型包括單組觸點、雙組觸點、多組觸點、常開式觸點、常閉式觸點等等，在選用時，應該根據負載電路的需要來選擇，而不可盲目地一味追求選擇多組觸點型的繼電器。

　　繼電器的觸點通常有三種基本形式，具體如下:

　　一，動斷型【常閉】【D型】

　　在線圈不通電的情況下，兩觸點是閉合的，通電后兩個觸點就斷開。通常用斷字的拼音字頭(D】來表示。

　　二，動合型【常開】【H型】

　　在線圈不通電時情況下，兩觸點是斷開的，通電后兩個觸點就閉合。通常用合字的拼音字頭【H】來表示。

　　三，轉換型【Z型】觸點組型

　　一般這樣的觸點組型繼電器總共有三個觸點:即中間是動觸點;上下各一個靜觸點。在線圈不通電時，動觸點和其中一個靜觸點是斷開的和另一個閉合的，在線圈通電后，動觸點就移動起來，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的效果。這樣的觸點組稱為轉換觸點。用轉字的拼音字頭【Z】來表示。
