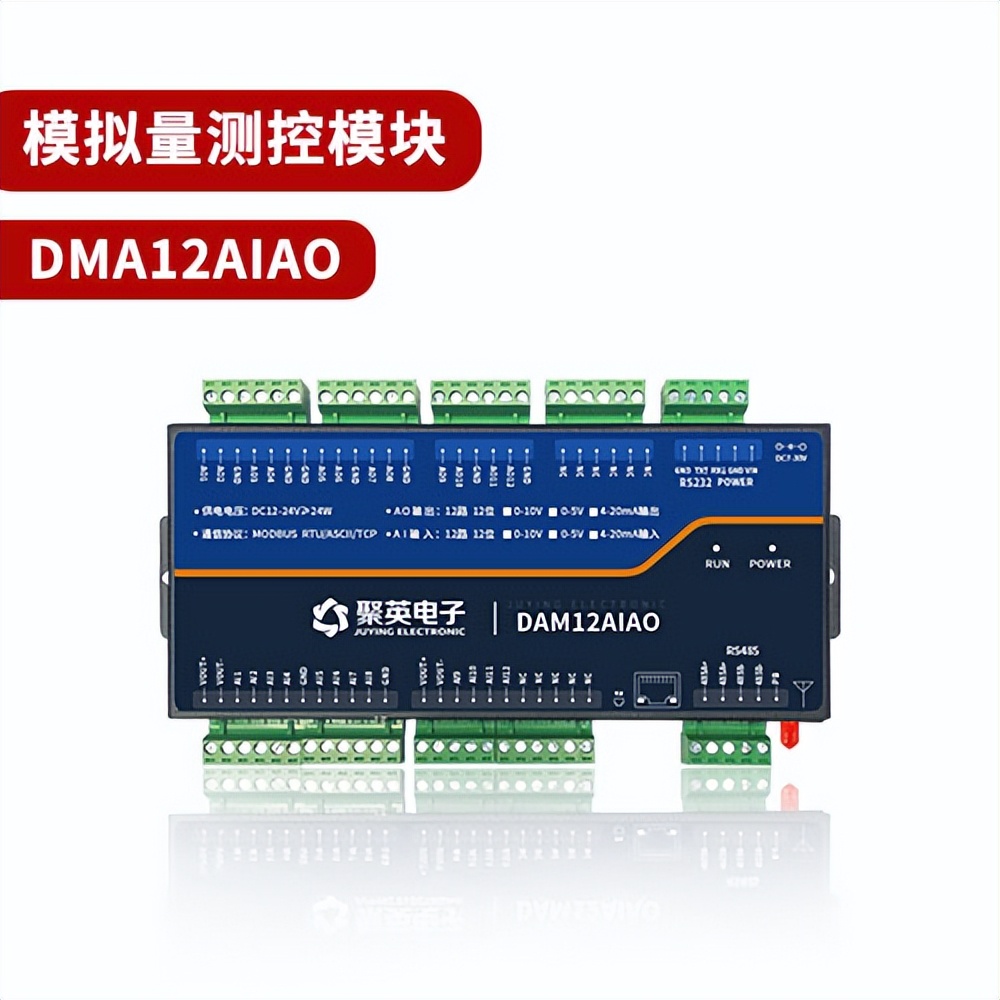

聚英電子DAM12AIAO模擬量采集技術應用盤點

　　模擬量采集是通過采用RS485或者RS232等通訊技術，將分散的現場數據點的模擬量經AD變換傳輸到主機或由PC控制遠程主站點的一種信息設備。模擬量輸入輸出模塊主要是指將4-20mA電流環信號轉換成RS-485信號，支持Modbus RTU協議，也能與宏格式兼容。在應用中有多種需要注意的地方，在此為大家做一個盤點，方便大家使用。

　　一、分類

　　模擬量采集可以分為輸入模塊與輸出模塊。模擬量輸入模塊也稱為A/D模塊，它將從各種工業現場傳感器中采集的模擬量信號轉換成CPU可以識別接收的數字量。模擬量輸出模塊又稱為D/A模塊，簡單來說就是將模擬量輸入模塊CPU送來的數字量轉換成其他外部設備1識別接收的電壓或者電流等信息。

　　二、功能

　　模擬量的采集模塊是一項獨特的安全設計。聚英電子DAM-12AIAO模擬采集模塊具有測量數據采集、計量數據采集、對外邏輯控制和設備開關狀態采集等多項功能，可以采集溫度、壓力、位移等變送器的標準信號;流量計、脈沖表流量數據的采集;根據水泵或閥門運行的狀態、設備供電狀態以及箱門開關狀態來檢測部分功能是否正常使用。

　　12路模擬量輸入、輸出，支持標準RS232或者隔離RS485的通訊接口，設備支持點動輸出，聚英電子提供配套控制軟件和支持產品的二次開發。

　　三、應用領域

　　數據采集、控制和顯示設備等都是它的應用，在實際生產中，模擬量控制技術被廣泛使用，成為自動化工業和機械設備的重要組成部分。

　　三、通信協議

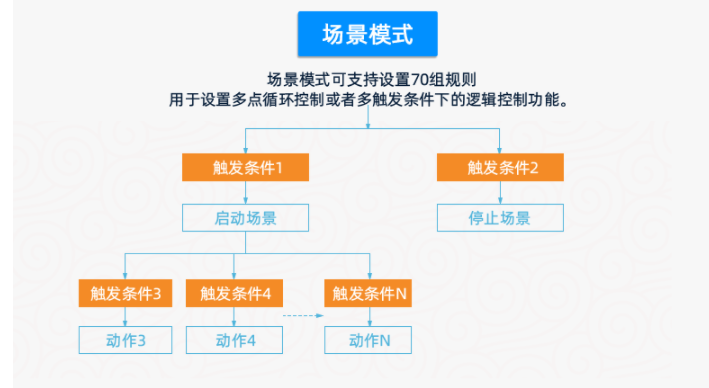

　　采用支持Modbus標準協議，支持支持Modbus RTU/ASCII協議，聚英DAM-12AIAO(自控版本)可以定時控制，可自定義時間控制，可循環執行策略，可以自定義輸出通道與輸入通道之間互鎖關注，開關量聯動，手動開關或開關量觸發設備與控制輸出聯動，模擬量自動控制，自定義模擬量上下限閾值，觸發后自動控制，模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制，高達 70 條規則條件設定，滿足各種邏輯要求。

　　70 條規則

　　四、產品特點

　　模擬量的采集可根據用戶的要求進行邏輯編程。它支持有線和無線等多種通訊方式，甚至多個控制器聯機使用也是沒有問題的。

　　隔離485有著光電隔離和抗干擾能力的能力加強了，設備還能防浪涌1500V，保護通流量大，保護電路，殘壓極低，響應時間快，結構嚴謹，工作穩定可靠。

　　通過485總線可以關聯多個設備，必須要求每個連接的設備不一樣，485總線的最遠通訊距離1200m，還可以根據實際情況使用485中繼器來擴展通訊距離。

　　五、產品接線

　　電腦自帶的串口一般是 RS232，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后 RS485 為 A、B 兩線，A 接板上 A 端子，B 接板上B 端子，485 屏蔽可以接 GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

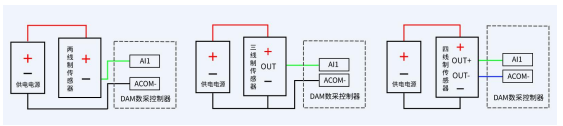

　　下圖中的電源部分為傳感器供電，AI1-AI16 接傳感器信號正，ACOM-為傳感器信號負。通常顯示為電壓值或電流值，外接傳感器需要進行量程變換。

　　六、常見問題與解決方法

　　1、232 通訊，設備控制無響應，不動作設備與上位機進行通信使用的是 232 直連線。即 RX 對 RX，TX 對 TX，GND 對GND

　　2、繼電器只能開不能關 讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確，如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器

　　3、485 總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址 254 來進行通訊。廣播地址在總線上只有一個設備時可以使用，大于 1 個設備時請以撥碼開關區分地址來控制，否則會因為模塊在通信數據的判斷不同步上導致指令無法正確執行。

　　七、應用場景

　　水利監控行業

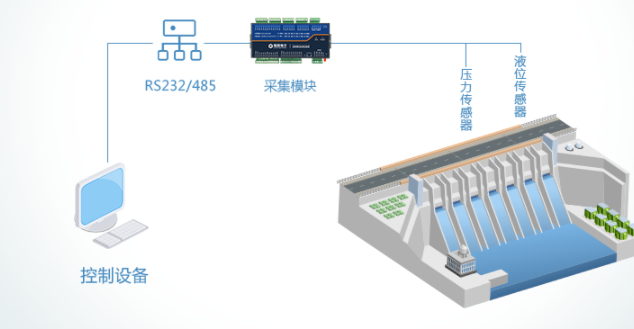

　　關聯液位傳感器和壓力傳感器通過Modbus協議采集數據，在通過RS485或者RS232的通訊協議，將數據傳輸到云平臺，加密傳輸保障數據安全然后可以執行之前制定的規則，實現設備的策略，實現機電設備監控、水雨情、水工安全監測和水質監測的離線分析、報表制作、圖文資料及數據庫管理。通過智能決策支持系統，向決策部門提出調度參考方案。

　　氣象監測行業

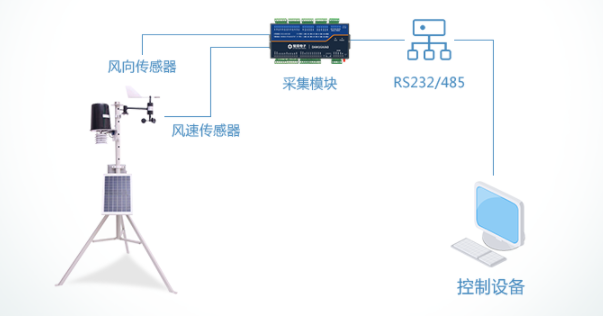

　　關聯風速傳感器和風向傳感器通過Modbus協議采集數據，在通過RS485或者RS232的通訊協議，將數據傳輸到云平臺，加密傳輸保障數據安全，然后可以執行之前制定的規則，實現設備的策略，通過對反應氣象質量的指標進行監測和上報，以確定該地降雨量、風速風向等氣象環境數據。在云端根據模擬量采集器獲取的氣象信息以及變化趨勢，預測未來氣象變化，并且解決當前主要氣象問題，為氣象管理分析、儲存、整理、規劃等作用，通過氣象環境監測系統的數據分析和判斷，可以有效避免氣象災害對生產、生活的影響，為生產、生活提供全面的生態服務。

　　總而言之，模擬量采集模塊不僅進行信息檢測，還支持通過設備自動控制或遠程控制水泵以及閥門等可控制的設備。除此之外，還能通過GPRS傳輸設備進行遠程參數設置、程序升級。如果工廠意外停電，還可以通過它的存儲功能實現本機循環存儲監測數據掉電不丟失。一旦檢測到有外來數據越限，它能馬上報警。這些功能足以讓我們的生活變得更加簡便。

　　聚英電子專注于物聯網應用產品、工業領域遠程測控設備的研發、生產、推廣和服務。產品包括：遠程測控RTU、工業遠程測控系統、無線IP Modem(DTU)，工業I/O采集模塊、GPS終端、無線LORA終端、環境檢測/氣體/水質傳感器、云平臺系統等400余種自研硬件終端。
